| Υψηλό φως: | ωθημένη αέρας αντλία διαφραγμάτων,αντλία διαφραγμάτων συμπιεσμένου αέρα |
||
|---|---|---|---|
Η πνευματική διπλή αντλία διαφραγμάτων, σκουπίζει την αντλία διαφραγμάτων 2 ίντσας με ηλεκτρική σκούπα
Εφαρμογή και πλεονέκτημα:
Οι πνευματικές αντλίες διαφραγμάτων χρησιμοποιούνται με το συμπιεσμένο αέρα. οι αντλίες διαφραγμάτων είναι κατάλληλες για τα ρευστά με τα μόρια, και τα διάφορα υγρά, τα οποία είναι ιδιαίτερα ιξώδη, πτητικά, διαβρωτικά ή τοξικά, καθώς επίσης και κολλοειδή. Το σώμα αντλιών αποτελείται από τα κράματα αργιλίου, το χυτοσίδηρο ή το ανοξείδωτο. Το διάφραγμα αποτελείται από υψηλό - ποιοτικό λάστιχο όπως το λάστιχο νιτριλίων, λάστιχο chloronorgutta, λάστιχο fluoroine. Οι αντλίες διαφραγμάτων χρησιμοποιούνται ευρέως στο πετρέλαιο χημικό, ηλεκτρονικό, κεραμικό, τα τρόφιμα και τις βιομηχανίες κλωστοϋφαντουργίας.
Αντλία διαφραγμάτων αέρα (επίσης ξέρτε δεδομένου ότι μια αντλία μεμβρανών, αέρας ενεργοποίησε τη διπλή αντλία διαφραγμάτων (AOOD) ή την πνευματική αντλία διαφραγμάτων) που χρησιμοποιεί έναν συνδυασμό βαλβίδων της εναλλαγής δράσης λαστιχένιων, θερμοπλαστικών ή teflondiaphragm και κατάλληλων καθεμία πλευρά του διαφράγματος (βαλβίδα αντεπιστροφής, βαλβίδες πεταλούδων, βαλβίδες χτυπημάτων, ή οποιαδήποτε άλληδήποτε μορφή αποκλεισμένων βαλβίδων) για να αντλήσει ένα ρευστό.
| Στοιχείο | Περιγραφή | Μονάδα | Αριθμός αναφοράς |
| 1 | Μέγιστη πίεση κολπίσκων αέρα | MPA | 0,83 |
| 2 | Μέγιστο ποσοστό ροής | Λ/λ | 192 |
| 3 | Μέγιστος ανελκυστήρας | Μ | 70 |
| 4 | Μέγιστη πίεση εξόδου | MPA | 0,83 |
| 5 | Μέγιστο μέγεθος μορίων | χιλ. | 3 |
| 6 | Βάρος | κλ | 12.3 |
| 7 | Επίπεδο θορύβου | DB | <70 |
Προδιαγραφές
Αντλία διαφραγμάτων αέρα
1. Μη διαρροή
2. Καλή μόνη εκτέλεση εμπυρεύματος
3. Μεταβιβάστε όλα τα είδη μέσου

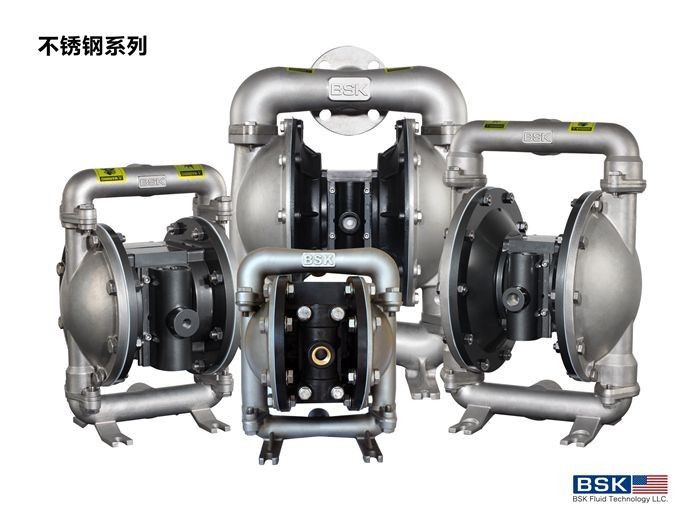

4. Υλικό: Χυτοχάλυβας, Alu, SS, PP
2 5 X Χ - Χ Χ Χ - Χ (ΠΡΌΤΥΠΗ ΕΠΙΛΟΓΉ)
Μορφή στόματος σωλήνων: (Φ) γ-φλάντζα α-BSP β-npt
Υλικό διαφραγμάτων: 9 – Santoprene Χ – Hytrel Τ - PTFE/Santoprene
Υλικό σφαιρών: 9 - Santoprene Χ – Hytre Τ – PTFE Α - ακετάλη
Υλικό καθισμάτων σφαιρών: P/K – πολυπροπυλένιο/Kynoar SS – ανοξείδωτο
Υλικό αντλιών: SS – Al ανοξείδωτου – χάλυβας άνθρακα CI κραμάτων αργιλίου P/K – πολυπροπυλένιο/Kynoar
Μέγιστα εφαρμοσμένα όρια θερμοκρασίας (υλικό διαφραγμάτων/σφαιρών/σφραγίδων)
Ακετάλη ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene························································································- 40° - τεφλόν 225°F (- 40° - 107.2°C)··································································································40° - νιτρίλιο 220°F (4.4° - 104°C)···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) πολυπροπυλένιο····························································································32° - 175°F (0-79.4°C)
1» διάγραμμα ροής
Γενική περιγραφή
Η αντλία διαφραγμάτων προσφέρει την παράδοση μεγάλης ποσότητας ακόμη και στη χαμηλή πίεση αέρα και μια οδική σειρά β των υλικών επιλογών συμβατότητας διαθέσιμων. Αναφερθείτε στο διάγραμμα προτύπων και επιλογής. Στην αντλία παρέχεται η διαμορφωμένη μηχανή αέρα και το ρευστό τμήμα.
Η χρησιμοποιημένη αέρας αντλία διαφραγμάτων παράγει διαδοχικά τη ρευστή πίεση εισαγωγής και τη θετική ρευστή πίεση στη ρευστή αίθουσα με τη χρησιμοποίηση της διαφοράς πίεσης στον αεροθάλαμο. Η βαλβίδα σφαιρών μπορεί να εξασφαλίσει την μπροστινή ροή του ρευστού.
Η ανακύκλωση αντλιών θα αρχίσει καθώς η πίεση αέρα εφαρμόζεται και θα συνεχίσει να αντλεί και να συμβαδίζει με την απαίτηση. Θα χτίσει και θα διατηρήσει τη γραμμή pres - βέβαιος και θα σταματήσει μόλις επιτευχθεί η μέγιστη πίεση γραμμών (DIS - η pensing συσκευή κλειστή) και θα επαναλάβει την άντληση όπως απαιτείται.
