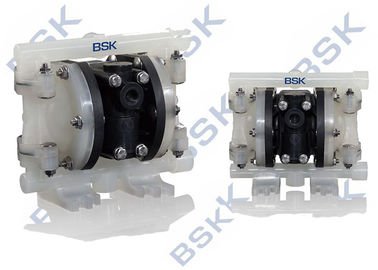

192L/Min ο αέρας ενεργοποίησε την αντλία διαφραγμάτων/χρησιμοποιημένη την αέρας εναλλάσσοντας αντλία

Τεφλόν αντλία διαφραγμάτων Aro διπλή μηχανική με το υποβρύχιο σκάφος

Αρχή εργασίας
Στη συμμετρική αίθουσα αντλιών δύο που εξοπλίζεται με ένα διάφραγμα, το οποίο συνδέεται με έναν κεντρικό couplet μίσχο. Ο συμπιεσμένος αέρας προέρχεται μέσα από τη βαλβίδα κολπίσκων αντλιών, και εισάγεται σε μια κοιλότητα, ωθεί τη μετακίνηση διαφραγμάτων, και τα αέρια που εκπέμπονται από μια άλλη κοιλότητα. Μιά φορά στον προορισμό, τα τμήματα διανομής αερίου αυτόματα συμπιεσμένος αέρας σε μια άλλη αίθουσα, να ωθήσουν το διάφραγμα στην αντίθετη κατεύθυνση, κατά συνέπεια να κάνουν το διάφραγμα δύο το συνεχή συγχρονισμό στην εναλλαγή της μετακίνησης.

Ο συμπιεσμένος αέρας πηγαίνει στη βαλβίδα, κάνει το διάφραγμα στο σωστό κίνημα, και η αναρρόφηση αιθουσών κάνει μέσος να εισαχθεί, να ωθήσει τη σφαίρα στο δωμάτιο, βαλβίδα σφαιρών διακόπτει λόγω της εισπνοής, MEDIA που απαλλάσσεται από την εξώθηση, και άνοιξε τη βαλβίδα σφαιρών και κλείνει συγχρόνως τη βαλβίδα σφαιρών, αποτρέπει την πίσω ροή, κατά συνέπεια για να κάνει μέσο ακατάπαυστο από την είσοδο εισπνεόμενη, συμπέρασμα εξόδων.

Αντλία διαφραγμάτων αέρα (επίσης ξέρτε δεδομένου ότι μια αντλία μεμβρανών, αέρας ενεργοποίησε τη διπλή αντλία διαφραγμάτων (AOOD) ή την πνευματική αντλία διαφραγμάτων) που χρησιμοποιεί έναν συνδυασμό βαλβίδων της εναλλαγής δράσης λαστιχένιων, θερμοπλαστικών ή teflondiaphragm και κατάλληλων καθεμία πλευρά του διαφράγματος (βαλβίδα αντεπιστροφής, βαλβίδες πεταλούδων, βαλβίδες χτυπημάτων, ή οποιαδήποτε άλληδήποτε μορφή αποκλεισμένων βαλβίδων) για να αντλήσει ένα ρευστό.

Προδιαγραφές

Αντλία διαφραγμάτων αέρα
1. Μη διαρροή
2. Καλή μόνη εκτέλεση εμπυρεύματος
3. Μεταβιβάστε όλα τα είδη μέσου
4. Υλικό: Χυτοχάλυβας, Alu, SS, PP

2 5 X Χ - Χ Χ Χ - Χ (ΠΡΌΤΥΠΗ ΕΠΙΛΟΓΉ)

Μορφή στόματος σωλήνων: (Φ) γ-φλάντζα α-BSP β-npt

Υλικό διαφραγμάτων: 9 – Santoprene Χ – Hytrel Τ - PTFE/Santoprene

Υλικό σφαιρών: 9 - Santoprene Χ – Hytre Τ – PTFE Α - ακετάλη

Υλικό καθισμάτων σφαιρών: P/K – πολυπροπυλένιο/Kynoar SS – ανοξείδωτο

Υλικό αντλιών: SS – Al ανοξείδωτου – χάλυβας άνθρακα CI κραμάτων αργιλίου P/K – πολυπροπυλένιο/Kynoar

Μέγιστα εφαρμοσμένα όρια θερμοκρασίας (υλικό διαφραγμάτων/σφαιρών/σφραγίδων)

Ακετάλη ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene························································································- 40° - τεφλόν 225°F (- 40° - 107.2°C)··································································································40° - νιτρίλιο 220°F (4.4° - 104°C)···································································································10° - 180°F (- 12° - 82°C) Viton································································································- 40° - 350°F (- 40°-176.6°C) Hytrel···································································································- 20°-150°F (- 12° - 93°C) Kynar································································································10°-200°F (- 28.9° - 65.5°C) πολυπροπυλένιο····························································································32° - 175°F (0-79.4°C)

1» διάγραμμα ροής
