Διπλής κατεύθυνσης φορητή ισχυρή όξινη χρησιμοποιημένη αέρας εναλλάσσοντας αντλία αντλιών διαφραγμάτων

Διπλής ενέργειας προσανατολισμένο προς τον αέρα υποβρύχιο σκάφος αντλιών διαφραγμάτων πολυπροπυλενίου

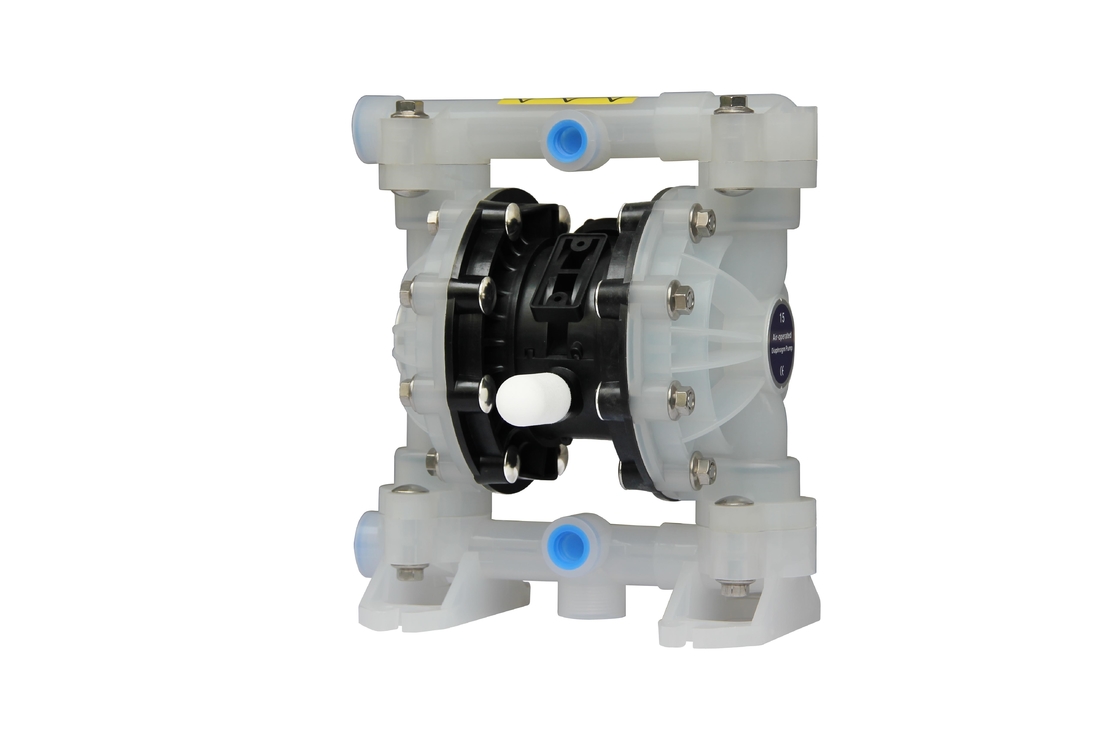

Αντλία διαφραγμάτων αέρα

(επίσης ξέρτε δεδομένου ότι μια αντλία μεμβρανών, αέρας ενεργοποίησε τη διπλή αντλία διαφραγμάτων (AOOD) ή την πνευματική αντλία διαφραγμάτων) που χρησιμοποιεί έναν συνδυασμό βαλβίδων της εναλλαγής δράσης λαστιχένιων, θερμοπλαστικών ή του διαφράγματος και κατάλληλων καθεμία πλευρά του διαφράγματος (βαλβίδα αντεπιστροφής, βαλβίδες πεταλούδων, βαλβίδες χτυπημάτων, ή οποιαδήποτε άλληδήποτε μορφή αποκλεισμένων βαλβίδων) για να αντλήσει ένα ρευστό.

Αντλία διαφραγμάτων αέρα

1. Μη διαρροή
2. Καλή μόνη εκτέλεση εμπυρεύματος
3. Μεταβιβάστε όλα τα είδη μέσου
4. Υλικό: Χυτοχάλυβας, Alu, SS, PP

Εφαρμογή


Η αντλία μπορεί να απορροφήσει διάφορα ισχυρά όξινα, αλκαλικά και διαβρωτικά υγρά κ.λπ.

Γενική περιγραφή

Η αντλία διαφραγμάτων προσφέρει την παράδοση μεγάλης ποσότητας ακόμη και στη χαμηλή πίεση αέρα και μια οδική σειρά β των υλικών επιλογών συμβατότητας διαθέσιμων. Αναφερθείτε στο διάγραμμα προτύπων και επιλογής. Στην αντλία παρέχεται η διαμορφωμένη μηχανή αέρα και το ρευστό τμήμα.

Η χρησιμοποιημένη αέρας αντλία διαφραγμάτων παράγει διαδοχικά τη ρευστή πίεση εισαγωγής και τη θετική ρευστή πίεση στη ρευστή αίθουσα με τη χρησιμοποίηση της διαφοράς πίεσης στον αεροθάλαμο. Η βαλβίδα σφαιρών μπορεί να εξασφαλίσει την μπροστινή ροή του ρευστού.

Η ανακύκλωση αντλιών θα αρχίσει καθώς η πίεση αέρα εφαρμόζεται και θα συνεχίσει να αντλεί και να συμβαδίζει με την απαίτηση. Θα χτίσει και θα διατηρήσει τη γραμμή pres - βέβαιος και θα σταματήσει μόλις επιτευχθεί η μέγιστη πίεση γραμμών (DIS - η pensing συσκευή κλειστή) και θα επαναλάβει την άντληση όπως απαιτείται.

ΡΕΥΣΤΗ ΑΠΟΣΥΝΘΕΣΗ ΤΜΗΜΑΤΩΝ

• Αφαιρέστε την ανώτερη και χαμηλότερη πολλαπλή (1) και (11).

• Αφαιρέστε τη σφαίρα (2), δαχτυλίδι «Ο» (3) (47) και κάθισμα σφαιρών (4).

• Αφαιρέστε τη ρευστή ΚΑΠ (5).

ΣΗΜΕΙΩΣΗ: Μόνο τα πρότυπα διαφραγμάτων χρησιμοποιούν ένα αρχικό διάφραγμα (6A) και ένα εφεδρικό διάφραγμα (6). Αναφερθείτε στο aux iliary   άποψη στη ρευστή απεικόνιση τμημάτων.

• Αφαιρέστε τη βίδα (10), το πλυντήριο (9), το διάφραγμα (6A, 6) και το πλυντήριο διαφραγμάτων (7, 8).
  ΣΗΜΕΙΩΣΗ: Μην γρατσουνίστε ή μην χαλάστε την επιφάνεια της ράβδου διαφραγμάτων (23).

ΡΕΥΣΤΗ ΕΠΑΝΑΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΜΗΜΑΤΩΝ

• Συγκεντρώστε εκ νέου με αντίστροφη σειρά.

• Καθαρίστε και επιθεωρήστε όλα τα μέρη. Αντικαταστήστε τα φορεμένα ή χαλασμένα μέρη με τα νέα μέρη όπως απαιτείται.

• Λαδώστε τη ράβδο διαφραγμάτων (23) και 25) Δαχτυλίδι «Υ» με το λίπος.

• Καθορίστε τη ράβδο διαφραγμάτων (23) με το βοηθητικό εργαλείο εγκαταστάσεων.

• Πριν από την τελική στερέωση των μπουλονιών και των καρυδιών, παρακαλώ καθορίστε εάν το διάφραγμα (6A, 6) ευθυγραμμίζεται με τη ρευστή ΚΑΠ (5) κατάλληλα για να αποφύγει το στρίψιμο του διαφράγματος.

• Για τα πρότυπα που χρησιμοποιούν το διάφραγμα: τρία λαστιχένια διαφράγματα (6) στην πλευρά, που είναι μαρκαρισμένα με το ΔΕΥΤΕΡΕΥΟΝΤΑ «αεροθάλαμο» ΑΕΡΗΔΩΝ τοποθετούνται παρά το σώμα αντλιών.

• Αρχίστε την αντλία, ελέγξτε τη στερέωση και τη σφράγιση αφότου τρέχει για μια χρονική περίοδο.

•
