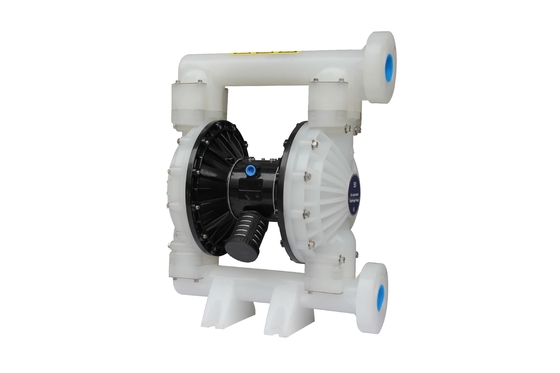

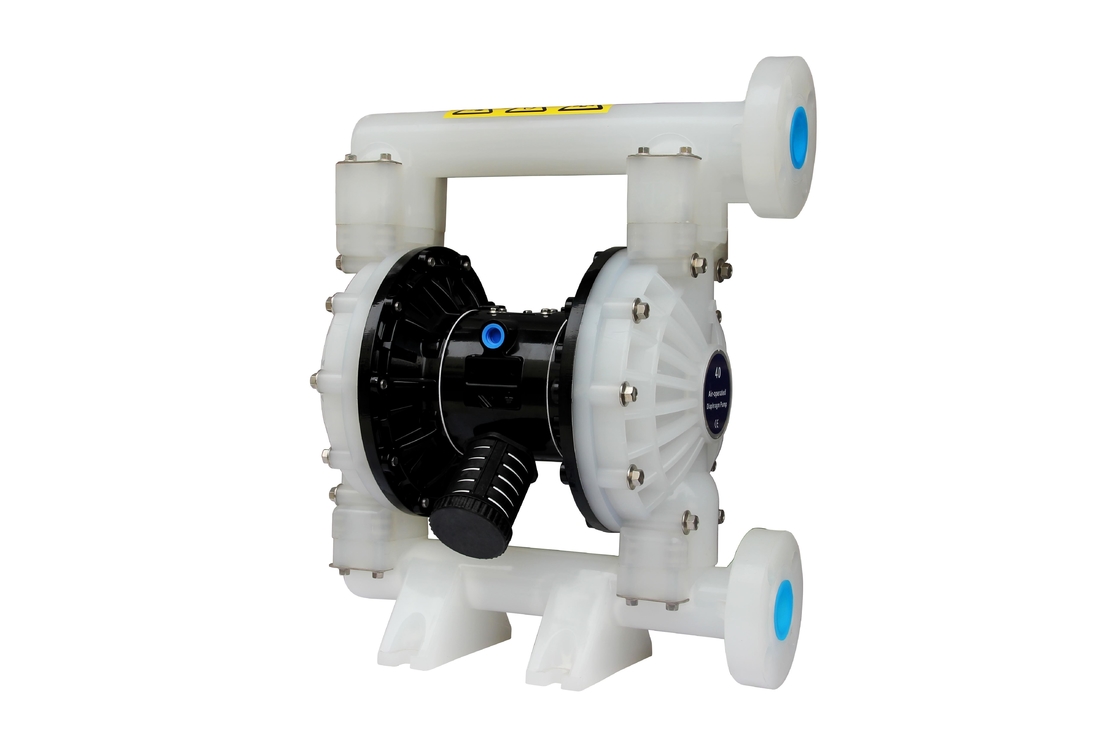

Πνευματική πλαστική διαφραγμάτων αντλία διαφραγμάτων ιξώδους αντλιών υψηλή χαμηλού θορύβου

Διαστάσεις εγκατάστασης:

Αποσύνθεση των μερών στο ρευστό τμήμα

α) πρώτα, αφαιρέστε την αντλία από το σύστημα σωληνώσεων και τον αγωγό   από τα υλικά από την αντλία μέσα.   β) τοποθετήστε την αντλία σε ένα καθαρό περιβάλλον εργασίας.   γ) αποσυναρμολογήστε το σωλήνα εξόδου (1) από την αντλία πρώτα, και έπειτα   πάρτε έξω τη σφαίρα (2), φλυτζάνι Ο (3) και (47) και κάθισμα σφαιρών (4)   από το ανώτερο όριο της ρευστής ΚΑΠ (5) στη σειρά. Κατόπιν   αυτός, τοποθετεί την άνω πλευρά αντλιών - κάτω και αποσυναρμολογεί τον κολπίσκο   διοχετεύστε με σωλήνες (11) ώστε να ληφθεί έξω το φλυτζάνι Ο (3) και (47), κάθισμα σφαιρών (4)   και σφαίρα (2) από τη ρευστή ΚΑΠ (5).   δ) απελευθερώστε τα μπουλόνια γύρω από τα δύο ρευστά καλύμματα που αποσυνθέτουν   η ΚΑΠ (5).   ε) απελευθερώστε τη βίδα διαφραγμάτων (10) και αφαιρέστε το διάφραγμα   πλυντήριο (7), (8) και διάφραγμα (6) και από τις τις δύο άκρες.   Απομακρύνετε τη ράβδο διαφραγμάτων (23) και τη σφραγίδα χείλι-μορφής   το δαχτυλίδι (25) μπορεί να αντικατασταθεί.   Αποσύνθεση των μερών για την αεροβαλβίδα   φ) χαλαρώστε το μπουλόνι (39) πρώτα, και αποσυναρμολογήστε έπειτα την αεροβαλβίδα   περίβλημα (38), διάφραγμα αέρα (42) και σφραγίζοντας στόλισμα (40), και   (41).   γ) πάρτε έξω τη φέτα βαλβίδων (36) και το πιάτο βαλβίδων (37) από   περίβλημα αεροβαλβιδών (38).   χ) αποσυναρμολογήστε το circlip (29) και πάρτε έξω την ΚΑΠ τελών ορίου   (31) και από τις δύο άκρες του περιβλήματος αεροβαλβιδών (38), και εσείς   μπορέστε να αντικαταστήσετε το φλυτζάνι (30) όπως απαιτείται.   ι) μπορείτε να ελέγξετε τη συσκευασία χείλι-τύπων (33) μετά από να εκδιώξετε   το στροφίο (35) από το περίβλημα αεροβαλβιδών (38) με   χέρια.   Αποσύνθεση Μέρη για την πειραματική βαλβίδα   j) χαλαρώστε 4 μπουλόνια (16) καθορίζοντας το κεφάλι κυλίνδρων πρώτα, και έπειτα   αποσυναρμολογήστε το κεφάλι κυλίνδρων (14) και (18) και στις άκρες και   αφαιρέστε το φλυτζάνι Ο (17).   Κ) αφαιρέστε το σφραγίζοντας στόλισμα (19) από το αυλάκι   περίβλημα μηχανών (15).   λ) εκτινάξτε την πειραματική ράβδο (22) και προκαλέστε τη ράβδο (45) από τη μηχανή   το περίβλημα (15) και εσείς μπορεί να αντικαταστήσει τη συσκευασία χείλι-τύπων (20)   στη ράβδο ώθησης ή το φλυτζάνι Ο (44) στην πειραματική ράβδο.   Επανασυναρμολόγηση της αντλίας διαφραγμάτων   Τα βήματα επανασυναρμολόγησης η αντλία είναι ασυμβίβαστη με   εκείνοι της αποσύνθεσης, έτσι εσείς καλούνται ευγενικά να πληρώσουν   προσοχή στα εξής στη διαδικασία επανασυναρμολόγησης:   1) Όλα τα σφραγίζοντας στοιχεία, καθώς επίσης και τα μέρη επαφών τους,   πρέπει να λιπαθείτε.   2) Παρακαλώ ελέγξτε προσεκτικά πριν από τη χρήση όλης της σφράγισης   στοιχεία εάν είναι χαλασμένα, όπως η επιφάνεια   ζημία. Εάν, παρακαλώ αντικαταστήστε τους νέους.   3) Η χειλική κατεύθυνση της συσκευασίας χείλι-τύπων (20) (, 25) και   (33) πρέπει να είναι σύμφωνος με την κατεύθυνση που παρουσιάζεται   διάγραμμα.   4) Τα μπουλόνια στη ρευστή ΚΑΠ πρέπει διαδοχικά να στερεωθούν   από τις αντίθετες γωνίες για να επιτύχει ένα καλύτερο αποτέλεσμα σφράγισης.      Ανίχνευση μηχανικών βλαβών   1. Κάποιο ρευστό βγαίνεται από την εξάτμιση που ανοίγει εμπρός   με τη ροή αέρα.   Ελέγξτε το διάφραγμα για οποιαδήποτε ζημία.   Ελέγξτε τη βίδα διαφραγμάτων για looseness   2. Υπάρχουν αεροφυσαλίδες στο ρευστό εξόδου   Ελέγξτε τη σύνδεση σωλήνων αναρρόφησης για την καλή σφράγιση.   Ελέγξτε τη σύνδεση μεταξύ του σωλήνα αναρρόφησης και   πολλαπλή εισαγωγής για την καλή σφράγιση.   Ελέγξτε το δαχτυλίδι Ο μεταξύ της πολλαπλής εισαγωγής και   ρευστή ΚΑΠ   Ελέγξτε τις βίδες διαφραγμάτων για looseness   3. Χαμηλή παραγωγή αντλιών   Ελέγξτε ότι η παροχή αέρα είναι σταθερή.   Ελέγξτε τον κολπίσκο/την έξοδο για οποιαδήποτε παρεμπόδιση.   Ελέγξτε τους συνδετήρες που συνδέουν την πολλαπλή εισαγωγής για τον αέρα   συμπίεση   Ο έλεγχος ότι η σφαίρα δεν είναι κολλημένη στο κάθισμα ή τη σφαίρα είναι   όχι εσφαλμένα καθισμένος.   4. Ο αέρας απαλλάσσεται από την εξάτμιση που ανοίγει όταν εκεί   δεν είναι καμία μετακίνηση εναλλαγής.   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (33) στη γλιστρημένη βαλβίδα (35).   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (20) στη ράβδο ώθησης (45).   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (25) στη ράβδο συνδέσεων διαφραγμάτων
