1 προσανατολισμένες προς βαλβίδες πεταλούδων αντλιών διαφραγμάτων αντλιών διαφραγμάτων πολυπροπυλενίου ίντσας τον αέρα

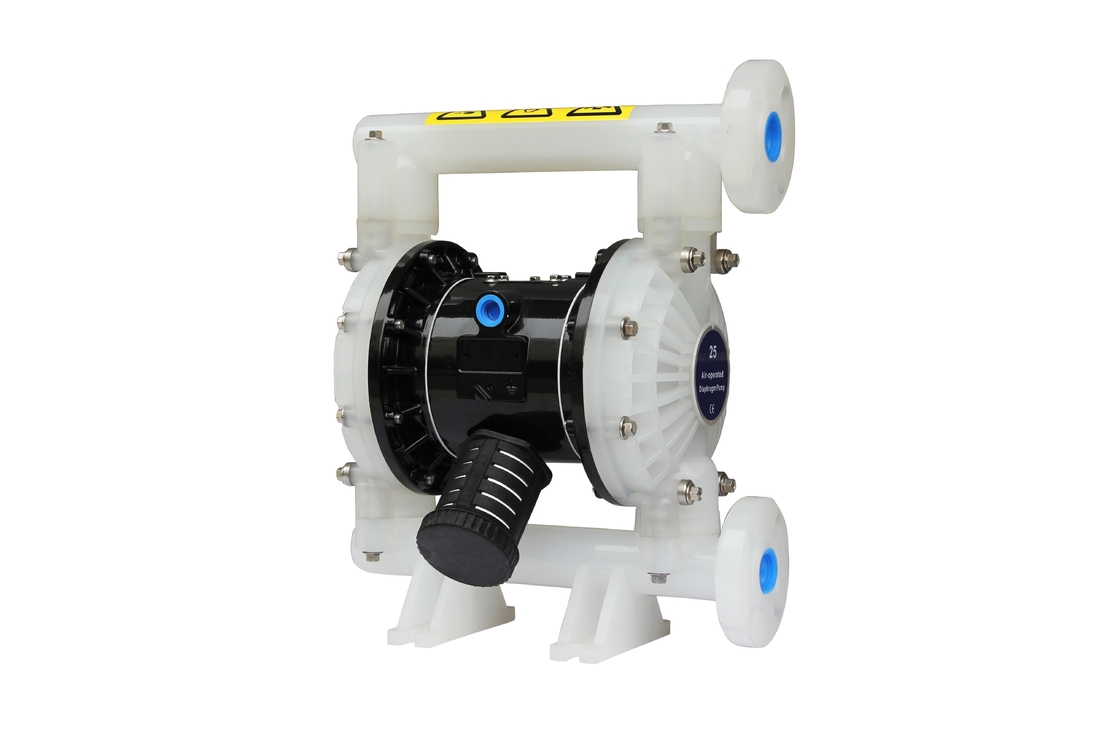

Βαλβίδες πεταλούδας αντλίας διπλής διαφράγματος που λειτουργούν με αέρα από πολυπροπυλένιο


Η αντλία διαφράγματος προσφέρει παροχή υψηλού όγκου ακόμη και σε χαμηλή πίεση αέρα και εύρος διαθέσιμων επιλογών συμβατότητας υλικού. Ανατρέξτε στο διάγραμμα μοντέλου και προαιρετικών εξαρτημάτων. Η αντλία παρέχεται με δομοστοιχειωτό κινητήρα αέρα και τμήμα υγρού.
Η αντλία διαφράγματος που λειτουργεί με αέρα παράγει εναλλάξ την πίεση του υγρού εισαγωγής και τη θετική πίεση του υγρού στο θάλαμο υγρού χρησιμοποιώντας τη διαφορά πίεσης στον θάλαμο αέρα.Η σφαιρική βαλβίδα μπορεί να εξασφαλίσει την προς τα εμπρός ροή υγρού.

Ο κύκλος της αντλίας θα ξεκινήσει καθώς ασκείται πίεση αέρα και θα συνεχίσει να αντλεί και να συμβαδίζει με τη ζήτηση.Θα δημιουργήσει και θα διατηρήσει την πίεση της γραμμής και θα σταματήσει να ανακυκλώνει μόλις επιτευχθεί η μέγιστη πίεση γραμμής (κλειστή η συσκευή διανομής) και θα συνεχίσει την άντληση όπως απαιτείται.

Αντλία με διάφραγμα αέρα(γνωστό και ως αΑντλία μεμβράνης, αντλία διπλού διαφράγματος που λειτουργεί με αέρα (AOOD)ήπνευματική αντλία διαφράγματος) που χρησιμοποιεί έναν συνδυασμό της παλινδρομικής δράσης ενός καουτσούκ, θερμοπλαστικής ή διαφράγματος και κατάλληλων βαλβίδων εκατέρωθεν του διαφράγματος (βαλβίδα ελέγχου, βαλβίδες πεταλούδας, βαλβίδες πτερυγίων ή οποιαδήποτε άλλη μορφή βαλβίδων διακοπής) για την άντληση ενός ρευστού.




Προδιαγραφές

Αντλία διαφράγματος αέρα
1. Μη διαρροή
2. Καλή απόδοση αυτοασταρώσεως
3. Μεταφέρετε κάθε είδους μέσο
4. Υλικό: Χυτός χάλυβας, Alu, SS, PP


BG2 5 PP - X XX X -X X (επιλογή μοντέλου)

Μορφή στομίου σωλήνα: A-BSP B-NPT(F) C-φλάντζα
Υλικό διαφράγματος: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Υλικό μπάλας:9 -Santoprene H – Hytre T – PTFE A - Acetal
Υλικό σφαιρικού καθίσματος:P/K –Πολυπροπυλένιο/Kynoar SS –Ανοξείδωτο ατσάλι
Υλικό αντλίας: SS –Ανοξείδωτο ατσάλι AL –Κράμα αλουμινίου CI- Ανθρακούχο χάλυβα P/K –Πολυπροπυλένιο/Kynoar

Πλεονεκτήματα:
1. Ο κεντρικός άξονας είναι ενσωματωμένης δομής, εξασφαλίζει την ομοκεντρικότητα και κάνει τη δράση πιο ρευστή.
2. αυξήστε τη μονάδα φίλτρου, εξασφαλίστε την κανονική λειτουργία του κινητήρα αέρα.
3. το υλικό της πλάκας που καθοδηγείται με αέρα είναι κεραμικό και ανοξείδωτο χάλυβα κατάλληλο για διαφορετικό χώρο εργασίας
4. το άκρο του εμβόλου δεν υιοθετεί καμία δομή βιδών και είναι εύκολο στην εγκατάσταση
5. εξωτερικός κινητήρας αέρα, εύκολος στη συντήρηση
6. το πλαστικό μηχανικής υιοθετείται, εξοικονομώντας πόρους
7. σε σύγκριση με άλλες αντλίες διαφράγματος, τα κινούμενα μέρη είναι λιγότερα
8 μία βαλβίδα αναστροφής κατάλληλη για αντλίες πολλαπλών προδιαγραφών


Μέγιστα Εφαρμοσμένα Όρια θερμοκρασίας(διάφραγμα / μπάλα / υλικό σφράγισης)


Ακετάλη ····························································································; - 150°F (4,4- 65,5°C)
Σαντοπρένιο········································································| -40°- 107,2°C) ··········40°- 220°F (4,4°- 104°C) Νιτρίλιο···························· ·························· 10°- 180°F (-12°- 82°C) Viton·············· ···································································································································-40°- 350°F (-40 °-176,6°C) Hytrel························································| ············-20°-150°F (-12°- 93°C) Kynar······························ ·································· 10°-200°F (-28,9°- 65,5°C) Πολυπροπυλένιο ·········································· 32°- 175°F (0-79,4°C)


1”Διάγραμμα ροής
