| Παραγωγή: | Διπλή προσανατολισμένη προς τον αέρα αντλία διαφραγμάτων | Χαρακτηριστικό γνώρισμα: | Μη διαρροή |
|---|---|---|---|
| εφαρμογή: | Χημική βιομηχανία | Μέγιστο ποσοστό ροής: | 192l/min |
| εφαρμογή: | Universal | Υλικό: | χυτοσίδηρος |
| Επισημαίνω: | δίδυμη αντλία διαφραγμάτων,διπλής ενέργειας αντλία διαφραγμάτων |
||

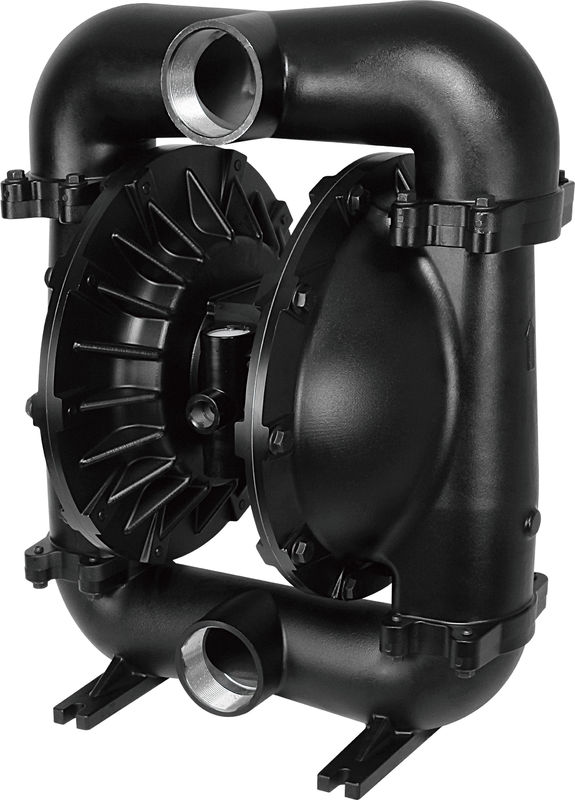

Αντλία διαφραγμάτων χάλυβα ρίψεων χαμηλής πίεσης αντιδιαβρωτική
Διπλή προσανατολισμένη προς τον αέρα εισαγωγή αντλιών διαφραγμάτων
Αντλία διαφραγμάτων αέρα (επίσης ξέρτε δεδομένου ότι μια αντλία μεμβρανών, αέρας ενεργοποίησε τη διπλή αντλία διαφραγμάτων (AOOD) ή την πνευματική αντλία διαφραγμάτων) που χρησιμοποιεί έναν συνδυασμό βαλβίδων της εναλλαγής δράσης λαστιχένιων, θερμοπλαστικών ή teflondiaphragm και κατάλληλων καθεμία πλευρά του διαφράγματος (βαλβίδα αντεπιστροφής, βαλβίδες πεταλούδων, βαλβίδες χτυπημάτων, ή οποιαδήποτε άλληδήποτε μορφή αποκλεισμένων βαλβίδων) για να αντλήσει ένα ρευστό.
Η αντλία διαφραγμάτων προσφέρει την παράδοση μεγάλης ποσότητας ακόμη και στη χαμηλή πίεση αέρα και μια οδική σειρά β των υλικών επιλογών συμβατότητας διαθέσιμων. Αναφερθείτε στο διάγραμμα προτύπων και επιλογής. Στην αντλία παρέχεται η διαμορφωμένη μηχανή αέρα και το ρευστό τμήμα.
Η χρησιμοποιημένη αέρας αντλία διαφραγμάτων παράγει διαδοχικά τη ρευστή πίεση εισαγωγής και τη θετική ρευστή πίεση στη ρευστή αίθουσα με τη χρησιμοποίηση της διαφοράς πίεσης στον αεροθάλαμο. Η βαλβίδα σφαιρών μπορεί να εξασφαλίσει την μπροστινή ροή του ρευστού.
Η ανακύκλωση αντλιών θα αρχίσει καθώς η πίεση αέρα εφαρμόζεται και θα συνεχίσει να αντλεί και να συμβαδίζει με την απαίτηση. Θα χτίσει και θα διατηρήσει τη γραμμή pres - βέβαιος και θα σταματήσει μόλις επιτευχθεί η μέγιστη πίεση γραμμών (DIS - η pensing συσκευή κλειστή) και θα επαναλάβει την άντληση όπως απαιτείται.
Διπλές προσανατολισμένες προς τον αέρα παράμετροι αντλιών διαφραγμάτων
| Στοιχείο | Περιγραφή | Μονάδα | Αριθμός αναφοράς |
| 1 | Μέγιστη πίεση κολπίσκων αέρα | MPA | 0,83 |
| 2 | Μέγιστο ποσοστό ροής | Λ/λ | 192 |
| 3 | Μέγιστος ανελκυστήρας | Μ | 70 |
| 4 | Μέγιστη πίεση εξόδου | MPA | 0,83 |
| 5 | Μέγιστο μέγεθος μορίων | χιλ. | 3 |
| 6 | Βάρος | κλ | 12.3 |
| 7 | Επίπεδο θορύβου | DB | <70 |
Διπλές προσανατολισμένες προς τον αέρα προδιαγραφές αντλιών διαφραγμάτων
Αντλία διαφραγμάτων αέρα
1. Μη διαρροή
2. Καλή μόνη εκτέλεση εμπυρεύματος
3. Μεταβιβάστε όλα τα είδη μέσου
4. Υλικό: Χυτοχάλυβας, Alu, SS, PP
2 5 X Χ - Χ Χ Χ - Χ (ΠΡΌΤΥΠΗ ΕΠΙΛΟΓΉ)
Μορφή στόματος σωλήνων: (Φ) γ-φλάντζα α-BSP β-npt
Υλικό διαφραγμάτων: 9 – Santoprene Χ – Hytrel Τ - PTFE/Santoprene
Υλικό σφαιρών: 9 - Santoprene Χ – Hytre Τ – PTFE Α - ακετάλη
Υλικό καθισμάτων σφαιρών: P/K – πολυπροπυλένιο/Kynoar SS – ανοξείδωτο
Υλικό αντλιών: SS – Al ανοξείδωτου – χάλυβας άνθρακα CI κραμάτων αργιλίου P/K – πολυπροπυλένιο/Kynoar
Μέγιστα εφαρμοσμένα όρια θερμοκρασίας (υλικό διαφραγμάτων/σφαιρών/σφραγίδων)
Ακετάλη ···············································40° - 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - τεφλόν 225°F (- 40° - 107.2°C)·················································40° - νιτρίλιο 220°F (4.4° - 104°C)··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel···················································- 20°-150°F (- 12° - 93°C) Kynar···················································10°-200°F (- 28.9° - 65.5°C) πολυπροπυλένιο···········································32° - 175°F (0-79.4°C)
1» διάγραμμα ροής
Απαιτήσεις για τον αέρα και τη λίπανση
ΥΠΕΡΒΟΛΙΚΗ ΠΙΕΣΗ ΑΕΡΑ. Μπορέστε να προκαλέσετε τη ζημία αντλιών, τον προσωπικό τραυματισμό ή τη ζημία ιδιοκτησίας.
ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΊΑΣ
Συντήρηση
