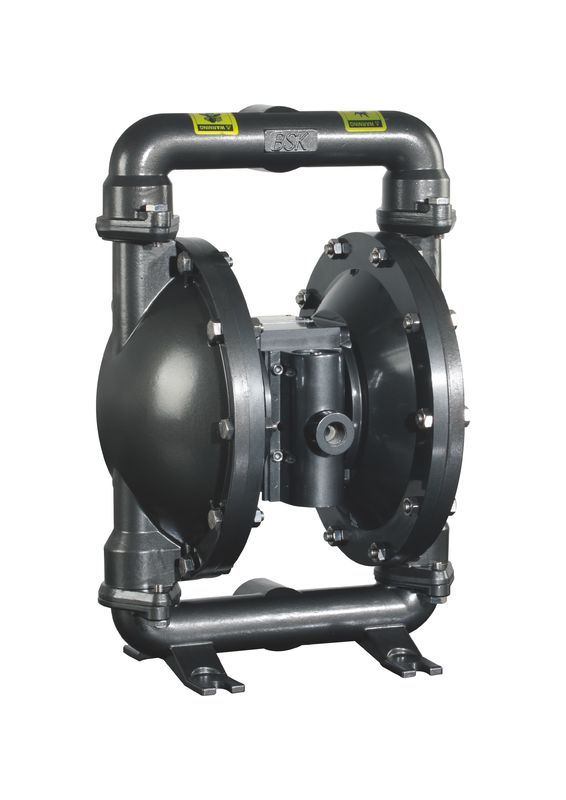

Προσανατολισμένα προς τον αέρα θερμο πλαστικά κεραμίδια κεραμικής αργιλίου αντλιών διαφραγμάτων

Προσανατολισμένα προς τον αέρα θερμο πλαστικά κεραμίδια κεραμικής αργιλίου αντλιών διαφραγμάτων

Αντλία διαφραγμάτων αέρα (επίσης ξέρτε δεδομένου ότι μια αντλία μεμβρανών, αέρας ενεργοποίησε τη διπλή αντλία διαφραγμάτων (AOOD) ή την πνευματική αντλία διαφραγμάτων) που χρησιμοποιεί έναν συνδυασμό βαλβίδων της εναλλαγής δράσης λαστιχένιων, θερμοπλαστικών ή teflondiaphragm και κατάλληλων καθεμία πλευρά του διαφράγματος (βαλβίδα αντεπιστροφής, βαλβίδες πεταλούδων, βαλβίδες χτυπημάτων, ή οποιαδήποτε άλληδήποτε μορφή αποκλεισμένων βαλβίδων) για να αντλήσει ένα ρευστό.

Περιγραφή προϊόντων:

Προδιαγραφές

Αντλία διαφραγμάτων αέρα
1. Μη διαρροή
2. Καλή μόνη εκτέλεση εμπυρεύματος
3. Μεταβιβάστε όλα τα είδη μέσου
4. Υλικό: Χυτοχάλυβας, Alu, SS, PP

Χαρακτηριστικά γνωρίσματα προϊόντων

2» διάγραμμα απαλλαγής

Λειτουργία και συντήρηση εγκατάστασης:

ΔΙΑΒΑΣΤΕ, ΚΑΤΑΛΑΒΕΤΕ, ΚΑΙ ΑΚΟΛΟΥΘΗΣΤΕ ΑΥΤΕΣ ΤΙΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΝΑ ΑΠΟΦΥΓΕΤΕ ΤΗ ΖΗΜΙΑ ΤΡΑΥΜΑΤΙΣΜΩΝ ΚΑΙ ΙΔΙΟΚΤΗΣΙΑΣ

Μην υπερβείτε τη μέγιστη πίεση αέρα κολπίσκων όπως δηλώνεται στο πρότυπο πιάτο αντλιών.

•  Ο κολπίσκος αέρα της αντλίας συνδέεται με την παροχή αέρα που έχει την ικανοποιητική ικανότητα και της οποίας η πίεση προσαρμόζεται στις απαιτήσεις σχεδίου.
•  Ο καθαρός συμπιεσμένος αέρας κάνει για την επέκταση της ζωής υπηρεσιών της αντλίας.
•  Εάν η γραμμή προμήθειας αέρα είναι ένας σκληρός σωλήνας, η κοντή μάνικα που συνδέει την αντλία και το σωλήνα μπορεί να μειώσει τη δόνηση και το στρίψιμο. (Συστήνεται να μειωθεί ο σφυγμός στο ρευστό με μια χρήση μια δεξαμενή κύματος ή ρευστοί απομονωτές.)
•  Ο σωλήνας αεραγωγού εισαγωγής και το pressure-regulating φίλτρο πρέπει να υποστηριχθούν λόγω του βάρους τους. Εάν ο σωλήνας δεν υποστηρίζεται, μπορεί να βλάψει την αντλία.
•  Ο σωλήνας αεραγωγού εισαγωγής της αντλίας πρέπει να εγκατασταθεί με τη ρυθμίζοντας βαλβίδα πίεσης για να εξασφαλίσει ότι η πίεση παροχής αέρα δεν υπερβαίνει τη διευκρινισμένη σειρά.

Η πίεση ορίου που διευκρινίζεται στο εγχειρίδιο δεν μπορεί να χρησιμοποιηθεί στη λειτουργία της αντλίας, διαφορετικά η προσωπική ζημία, η ζημία αντλιών ή η απώλεια ιδιοκτησίας θα προκύψουν από την υπερβολική πίεση αέρα.

•  Να είστε βέβαιος ότι οι υλικές μάνικες και άλλα συστατικά είναι σε θέση με - ρευστές πιέσεις στάσεων που αναπτύσσονται από αυτήν την αντλία. Ελέγξτε όλες τις μάνικες για τη ζημία ή την ένδυση. Να είστε ορισμένη συσκευή διανομής είναι καθαρός και στις κατάλληλες συνθήκες εργασίας.

ΣΤΑΤΙΚΟΣ ΣΠΙΝΘΗΡΑΣ. Μπορέστε να προκαλέσετε την έκρηξη με συνέπεια τον αυστηρό τραυματισμό ή το θάνατο. Άλεσε την αντλία και το αντλώντας σύστημα.

•  Οι σπινθήρες μπορούν να αναφλέξουν το εύφλεκτο υλικό και τους ατμούς.
•  Εξασφαλίστε την αντλία, τις συνδέσεις και όλα τα σημεία επαφής για να αποφύγετε τη δόνηση και την παραγωγή της επαφής ή του στατικού σπινθήρα.
•  Χρησιμοποιήστε τον κατάλληλο εξαερισμό.
•  Κρατήστε inflammables μακρυά από τη θερμότητα, τις ανοικτές φλόγες και τους σπινθήρες.
•  Κρατήστε τα εμπορευματοκιβώτια κλειστά όταν όχι σε λειτουργία.

Οι απαλλαγές από την αντλία μπορούν να περιέχουν τις ακαθαρσίες, οι οποίες μπορούν να προκαλέσουν το σοβαρό τραυματισμό. Οι απαλλαγές μπορούν να εκκενωθούν μέσω του σωλήνα από τον τόπο του έργου και γύρω από το χειριστή.

Ακόμα κι αν το διάφραγμα σπάζει, μπορεί επίσης να απαλλάξει το υλικό βίαια από το κασκόλ εξάτμισης.

• Όταν τα επικίνδυνα ή εύφλεκτα υλικά αντλούνται, οι απαλλαγές μπορούν να αφαιρεθούν στην ασφαλή μακρινή θέση μέσω της σωλήνωσης.
• Μεταξύ της αντλίας και του κασκόλ χρησιμοποιείται τη διεπαφή του 3/8» στο ελάχιστο άντεξε.

ΕΠΙΚΙΝΔΥΝΗ ΠΙΕΣΗ. Μπορέστε να οδηγήσετε στη σοβαρή ζημία τραυματισμών ή ιδιοκτησίας. Μην συντηρήστε ή μην καθαρίστε την αντλία, τις μάνικες ή τη βαλβίδα διανομής ενώ το σύστημα διατηρείται σταθερή ατμοσφαιρική πίεση. Αποσυνδέστε τη γραμμή προμήθειας αέρα και ανακουφίστε την πίεση από το SYS - tem με το άνοιγμα της βαλβίδας ή της συσκευής διανομής ή/και προσεκτικά και αργά χαλαρώνοντας και αφαιρώντας τη μάνικα εξόδου ή διοχέτευση με σωλήνες από την αντλία.

ΕΠΙΚΙΝΔΥΝΑ ΥΛΙΚΑ. Μπορέστε να προκαλέσετε σοβαρό μέσα - ζημία κριτικών επιτροπών ή ιδιοκτησίας. Μην προσπαθήστε να επιστρέψετε μια αντλία στο κέντρο εργοστασίων ή υπηρεσιών που περιέχει το επικίνδυνο υλικό. Οι ασφαλείς διαχειριζόμενες πρακτικές πρέπει να συμμορφωθούν με τις τοπικές και εθνικές νομοθεσίες και τις απαιτήσεις κώδικα ασφάλειας.

• Λάβετε τα υλικά φύλλα στοιχείων ασφάλειας σε όλα τα υλικά από τον προμηθευτή για τις κατάλληλες διαχειριζόμενες οδηγίες.

Κίνδυνος έκρηξης: Μερικά πρότυπα, μαζί με μερικά μέρη ότι οι ρευστές επαφές, αποτελούνται από το αργίλιο, έτσι δεν μπορούν να τεθούν στη χρήση με το τριχλωροαιθάνιο, το χλωρίδιο μεθυλενίου ή άλλους αλογονημένους διαλύτες υδρογονανθράκων, διαφορετικά μπορούν να αντιδράσουν και να προκαλέσουν μια έκρηξη.

• Πριν από τη χρήση με αυτόν τον τύπο διαλύτη, είναι ένας μούστος για να επιθεωρήσει τα ρευστά καλύμματα, τις πολλαπλές και όλα τα ρευστά μέρη επαφών της μηχανής αντλιών προκειμένου να εξασφαλιστεί συμβατότητα.
• Η αντλία πρέπει να τοποθετηθεί κοντά στο προϊόν όσο το δυνατόν περισσότερο για να κοντύνει το σωλήνα αναρρόφησης και να μειώσει τον αριθμό μερών στο μέγιστο βαθμό.
• Για να επεκτείνουμε τη ζωή υπηρεσιών του διαφράγματος, πρέπει να τοποθετήσουμε την αντλία κοντά στο αντλημένο ρευστό όσο το δυνατόν περισσότερο. Όταν η πίεση κολπίσκων υπερβαίνει 10 πόδια (3 μέτρα) της ρευστής στήλης, είναι απαραίτητο να εγκατασταθεί ένα σύνολο συσκευών ανακούφισης πίεσης και κανονισμού για να επεκτείνει τη ζωή υπηρεσιών του διαφράγματος.
• Πρέπει να εξασφαλίσουμε τη σφράγιση κάθε προσαρμοστή για τους σωλήνες κολπίσκων και εξόδου.
•   Όλοι οι σύνδεσμοι πρέπει να σφιγχτούν άλλη μια φορά πριν από τη χρήση του προϊόντος για να αποφύγουν looseness που μπορεί να προκύψει από τον ερπυσμό των τμημάτων σφραγίδων και να αποτρέψει αποτελεσματικά τη διαρροή του ρευστού ή του αέρα.

Ελέγξτε ότι η χημική συμβατότητα της αντλίας έβρεξε τα μέρη και την ουσία που αντλείται, που ξεπλύθηκε ή Πε - κυκλοφορημένος. Η χημική συμβατότητα μπορεί να αλλάξει με το tempera - ture και τη συγκέντρωση της χημικής ουσίας μέσα στις ουσίες που αντλούνται, που ξεπλένονται ή που κυκλοφορούν. Για τη συγκεκριμένη ρευστή συμβατότητα, συμβουλευθείτε το χημικό κατασκευαστή.

Οι μέγιστες θερμοκρασίες είναι βασισμένες στο mechani - πίεση θερμ. μόνο. Ορισμένες χημικές ουσίες θα μειώσουν σημαντικά τη μέγιστη ασφαλή λειτουργούσα θερμοκρασία. Συμβουλευθείτε το χημικό κατασκευαστή για τη χημικές συμβατότητα και τη θερμοκρασία lim - του.

Σιγουρευτείτε ότι όλοι οι χειριστές αυτού του εξοπλισμού έχουν εκπαιδευθεί συγκεκριμένα, επίασαν τις ασφαλείς λειτουργούσες πρακτικές και κατάλαβαν τους περιορισμούς του εξοπλισμού. Ξέρουν πώς να φορέσουν το PPE εάν είναι απαραίτητο.

Μην χρησιμοποιήστε την αντλία για τη δομική υποστήριξη του συστήματος σωληνώσεων. Να είστε σίγουροι τα τμήματα συστημάτων υποστηρίζεται κατάλληλα για να αποτρέψει την πίεση στο μέρος αντλιών

•   Οι συνδέσεις αναρρόφησης και απαλλαγής πρέπει να είναι εύκαμπτο connec - tions (όπως η μάνικα), μη άκαμπτη διοχετευμένη με σωλήνες, και πρέπει να είναι συμβατές με την ουσία που αντλείται.

Είναι ένας μούστος για να αποτρέψει την περιττή ζημία στην αντλία. Εάν πρέπει να βρεθεί μη απασχόλησης για πολύ καιρό, παρακαλώ το καθαρίστε λεπτομερώς μετά από κάθε χρήση.

•  Το προϊόν που αφήνεται στην αντλία θα γίνει ξηρό ή κολλώδες στην αντλία, η οποία θα δώσει αφορμή για τα προβλήματα διαφραγμάτων και βαλβίδων πριν από την επόμενη έναρξη. Στην υπερβολικά χαμηλή θερμοκρασία, είναι πρέπει κενός η μεταγενέστερη χρήση αντλιών εντελώς σε καμία περίπτωση.
•  Είναι ένας αποτελεσματικός τρόπος στη μείωση του χρόνου διακοπής των χρηστών για να πάρει την κατάλληλη συνέλευση διαθέσιμη ανά πάσα στιγμή. Η εφαρμογή των αυθεντικών ανταλλακτικών BSK θα είναι συμβάλλουσα στην επέκταση της ζωής προϊόντων και το παιχνίδι της απόδοσης.

Γενική περιγραφή

Η αντλία διαφραγμάτων BSK προσφέρει την παράδοση μεγάλης ποσότητας ακόμη και στη χαμηλή πίεση αέρα και μια οδική σειρά β των υλικών επιλογών συμβατότητας διαθέσιμων. Αναφερθείτε στο διάγραμμα προτύπων και επιλογής. Στην αντλία BSK παρέχεται η διαμορφωμένη μηχανή αέρα και το ρευστό τμήμα.

Η χρησιμοποιημένη αέρας αντλία διαφραγμάτων παράγει διαδοχικά τη ρευστή πίεση εισαγωγής και τη θετική ρευστή πίεση στη ρευστή αίθουσα με τη χρησιμοποίηση της διαφοράς πίεσης στον αεροθάλαμο. Η βαλβίδα σφαιρών μπορεί να εξασφαλίσει την μπροστινή ροή του ρευστού.

Η ανακύκλωση αντλιών θα αρχίσει καθώς η πίεση αέρα εφαρμόζεται και θα συνεχίσει να αντλεί και να συμβαδίζει με την απαίτηση. Θα χτίσει και θα διατηρήσει τη γραμμή pres - βέβαιος και θα σταματήσει μόλις επιτευχθεί η μέγιστη πίεση γραμμών (DIS - η pensing συσκευή κλειστή) και θα επαναλάβει την άντληση όπως απαιτείται.

Απαιτήσεις για τον αέρα και τη λίπανση

ΥΠΕΡΒΟΛΙΚΗ ΠΙΕΣΗ ΑΕΡΑ. Μπορέστε να προκαλέσετε τη ζημία αντλιών, τον προσωπικό τραυματισμό ή τη ζημία ιδιοκτησίας.

• Ένα φίλτρο ικανό έξω τα μόρια μεγαλύτερα από 50 μικρά πρέπει να χρησιμοποιηθεί στην παροχή αέρα. Δεν υπάρχει καμία λίπανση που απαιτείται εκτός από το λιπαντικό δαχτυλιδιών «Ο» που εφαρμόζεται κατά τη διάρκεια της συνέλευσης ή της επισκευής.
• Εάν ο λαδωμένος αέρας είναι παρών, σιγουρευτείτε ότι είναι συμβατός με τα δαχτυλίδια και τις σφραγίδες «Ο» στο τμήμα μηχανών αέρα της αντλίας.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΊΑΣ

• Πάντα ξεπλύντε την αντλία με έναν διαλύτη συμβατό με το υλικό που αντλείται εάν το υλικό που αντλείται υπόκειται «στην καθιέρωση» όταν όχι σε λειτουργία για μια χρονική περίοδο.
• Αποσυνδέστε την παροχή αέρα από την αντλία εάν πρόκειται να είσαι ανενεργός για μερικές ώρες.
• Ο υλικός όγκος εξόδου κυβερνάται όχι μόνο από την παροχή αέρα αλλά και από τον υλικό ανεφοδιασμό διαθέσιμο στον κολπίσκο. Η υλική σωλήνωση ανεφοδιασμού δεν πρέπει να είναι πάρα πολύ μικρή ή περιοριστική. Να είστε βέβαιος να μην χρησιμοποιήσει τη μάνικα που να καταρρεύσει.
• Όταν η αντλία διαφραγμάτων χρησιμοποιείται αναγκασμένος - ταΐστε (πλημμυρισμένος κολπίσκος) την κατάσταση, συνιστάται μια «βαλβίδα αντεπιστροφής» να εγκαθίσταται στον κολπίσκο αέρα.
• Εξασφαλίστε τα πόδια αντλιών διαφραγμάτων σε μια κατάλληλη επιφάνεια που ασφαλίζει ενάντια στη ζημία από τη δόνηση.

Συντήρηση

• Παρακαλώ αναφερθείτε στη συστατική σχηματική αναπαράσταση στα σχέδια συνελεύσεων για να ανατρέξετε οι αύξοντες αριθμοί και τα ονόματα των μερών και να πιάσετε τις πληροφορίες των μερών και του πακέτου υπηρεσιών συντήρησης.
• Μερικά μέρη BSK είναι χαρακτηρισμένα όπως «φορώντας τα μέρη», τα οποία μπορούν να συμβάλουν στη γρήγορες υπηρεσία και τη μείωση χρόνου διακοπής.
• Οι εξαρτήσεις υπηρεσιών διαιρούνται στην υπηρεσία δύο τις χωριστές λειτουργίες αντλιών διαφραγμάτων: 1. ΤΜΗΜΑ ΑΕΡΑ, 2. ΡΕΥΣΤΟ ΤΜΗΜΑ. Το ΡΕΥΣΤΟ SEC - TION διαιρείται περαιτέρω για να ταιριάξει με τις χαρακτηριστικές ΥΛΙΚΈΣ ΕΠΙΛΟΓΈΣ μερών.
• Παρέχετε μια καθαρή επιφάνεια εργασίας για να προστατεύσετε τα ευαίσθητα εσωτερικά κινούμενα μέρη από τη μόλυνση από το ρύπο και το ξένο θέμα κατά τη διάρκεια της αποσύνθεσης και της επανασυναρμολόγησης υπηρεσιών.
• Διατηρήστε τα καλά αρχεία της δραστηριότητας υπηρεσιών και περιλάβετε την αντλία μέσα - tive πρόγραμμα συντήρησης.
• Πριν από να αποσυνθέσει, κενό συλλήφθείτ υλικό στο άτομο εξόδου - ifold με τη στροφή της άνω πλευράς αντλιών - κάτω στο υλικό αγωγών από την αντλία.

ΡΕΥΣΤΗ ΑΠΟΣΥΝΘΕΣΗ ΤΜΗΜΑΤΩΝ

• Αφαιρέστε την ανώτερη και χαμηλότερη πολλαπλή (1) και (11).
• Αφαιρέστε τη σφαίρα (2), δαχτυλίδι «Ο» (3) (47) και κάθισμα σφαιρών (4).
• Αφαιρέστε τη ρευστή ΚΑΠ (5).

    ΣΗΜΕΙΩΣΗ: Μόνο τα πρότυπα διαφραγμάτων χρησιμοποιούν ένα αρχικό διάφραγμα (6A) και ένα εφεδρικό διάφραγμα (6). Αναφερθείτε στη iliary άποψη aux στη ρευστή απεικόνιση τμημάτων.

• Αφαιρέστε τη βίδα (10), το πλυντήριο (9), το διάφραγμα (6A, 6) και το πλυντήριο διαφραγμάτων (7, 8).
  ΣΗΜΕΙΩΣΗ: Μην γρατσουνίστε ή μην χαλάστε την επιφάνεια της ράβδου διαφραγμάτων (23).

ΡΕΥΣΤΗ ΕΠΑΝΑΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΜΗΜΑΤΩΝ

• Συγκεντρώστε εκ νέου με αντίστροφη σειρά.
• Καθαρίστε και επιθεωρήστε όλα τα μέρη. Αντικαταστήστε τα φορεμένα ή χαλασμένα μέρη με τα νέα μέρη όπως απαιτείται.
• Λαδώστε τη ράβδο διαφραγμάτων (23) και 25) Δαχτυλίδι «Υ» με το λίπος.
• Καθορίστε τη ράβδο διαφραγμάτων (23) με το βοηθητικό εργαλείο εγκαταστάσεων.
• Πριν από την τελική στερέωση των μπουλονιών και των καρυδιών, παρακαλώ καθορίστε εάν το διάφραγμα (6A, 6) ευθυγραμμίζεται με τη ρευστή ΚΑΠ (5) κατάλληλα για να αποφύγει το στρίψιμο του διαφράγματος.
• Για τα πρότυπα που χρησιμοποιούν το τεφλόν διάφραγμα: τρία λαστιχένια διαφράγματα (6) στην πλευρά, που είναι μαρκαρισμένα με το ΔΕΥΤΕΡΕΥΟΝΤΑ «αεροθάλαμο» ΑΕΡΗΔΩΝ τοποθετούνται παρά το σώμα αντλιών.
• Αρχίστε την αντλία, ελέγξτε τη στερέωση και τη σφράγιση αφότου τρέχει για μια χρονική περίοδο.
