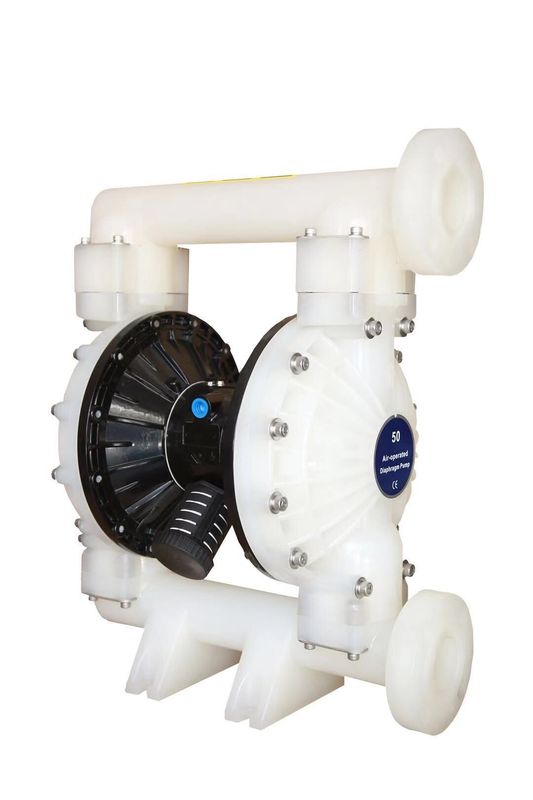

Υγρή αντλία διαφραγμάτων απόβλητου ύδατος/μόνη υδραντλία μεμβρανών εμπυρεύματος

Αποσύνθεση των μερών στο ρευστό τμήμα

  α) πρώτα, αφαιρέστε την αντλία από το σύστημα σωληνώσεων και αποχετεύστε τα υλικά από την αντλία μέσα.   β) τοποθετήστε την αντλία σε ένα καθαρό περιβάλλον εργασίας.   γ) αποσυναρμολογήστε το σωλήνα εξόδου (1) από την αντλία πρώτα, και πάρτε έπειτα έξω τη σφαίρα (2), φλυτζάνι Ο (3) και (47) και κάθισμα σφαιρών (4) από το ανώτερο όριο της ρευστής ΚΑΠ (5) στη σειρά. Μετά από αυτόν, τοποθετήστε την άνω πλευρά αντλιών - κάτω και αποσυναρμολογήστε το σωλήνα κολπίσκων (11) ώστε να ληφθούν έξω το φλυτζάνι Ο (3) και (47), το κάθισμα σφαιρών (4) και η σφαίρα (2) από τη ρευστή ΚΑΠ (5).   δ) απελευθερώστε τα μπουλόνια γύρω από τα δύο ρευστά καλύμματα για να αποσυνθέσετε την ΚΑΠ (5).   ε) απελευθερώστε τη βίδα διαφραγμάτων (10) και αφαιρέστε το πλυντήριο διαφραγμάτων (7), (8) και διάφραγμα (6) και από τις τις δύο άκρες.   Αφαιρέστε τη ράβδο διαφραγμάτων (23) και το δαχτυλίδι με σφραγιδόλιθο χείλι-μορφής (25) μπορεί να αντικατασταθεί.   Η αποσύνθεση των μερών για την αεροβαλβίδα φ) χαλαρώνει το μπουλόνι (39) πρώτα, και αποσυναρμολογεί έπειτα το περίβλημα αεροβαλβιδών (38), το διάφραγμα αέρα (42) και το σφραγίζοντας στόλισμα (40), και (41).   γ) πάρτε έξω τη φέτα βαλβίδων (36) και το πιάτο βαλβίδων (37) από το περίβλημα αεροβαλβιδών (38).   χ) αποσυναρμολογήστε το circlip (29) και πάρτε έξω την ΚΑΠ τελών ορίου (31) και από τις δύο άκρες του περιβλήματος αεροβαλβιδών (38), και μπορείτε να αντικαταστήσετε το φλυτζάνι (30) όπως απαιτείται.   ι) μπορείτε να ελέγξετε τη συσκευασία χείλι-τύπων (33) μετά από να εκδιώξετε το στροφίο (35) από το περίβλημα αεροβαλβιδών (38) με τα χέρια.   Η αποσύνθεση των μερών για την πειραματική βαλβίδα j) χαλαρώνει 4 μπουλόνια (16) καθορίζοντας το κεφάλι κυλίνδρων πρώτα, και αποσυναρμολογεί έπειτα το κεφάλι κυλίνδρων (14) και (18) και στις δύο άκρες και αφαιρεί το φλυτζάνι Ο (17).   Κ) αφαιρέστε το σφραγίζοντας στόλισμα (19) από το αυλάκι του περιβλήματος μηχανών (15).   λ) εκτινάξτε την πειραματική ράβδο (22) και προκαλέστε τη ράβδο (45) από το περίβλημα μηχανών (15) και μπορείτε να αντικαταστήσετε τη συσκευασία χείλι-τύπων (20) στη ράβδο ώθησης ή το φλυτζάνι Ο (44) στην πειραματική ράβδο.   Η επανασυναρμολόγηση της αντλίας διαφραγμάτων τα βήματα επανασυναρμολόγησης της αντλίας είναι ασυμβίβαστη με εκείνους της αποσύνθεσης, έτσι καλείστε ευγενικά να δώσετε προσοχή στα εξής στη διαδικασία επανασυναρμολόγησης:   1) Όλα τα σφραγίζοντας στοιχεία, καθώς επίσης και τα μέρη επαφών τους, πρέπει να λιπαθούν.   2) Παρακαλώ ελέγξτε προσεκτικά πριν από τη χρήση όλων των σφραγίζοντας στοιχείων εάν είναι χαλασμένα, όπως η ζημία επιφάνειας. Εάν, παρακαλώ αντικαταστήστε τους νέους.   3) Η χειλική κατεύθυνση της συσκευασίας χείλι-τύπων (20) (, 25) και (33) πρέπει να είναι σύμφωνη με την κατεύθυνση που παρουσιάζεται στο διάγραμμα.   4) Τα μπουλόνια στη ρευστή ΚΑΠ πρέπει διαδοχικά να στερεωθούν από τις αντίθετες γωνίες για να επιτύχουν ένα καλύτερο αποτέλεσμα σφράγισης.      Ανίχνευση μηχανικών βλαβών 1. Κάποιο ρευστό βγαίνεται από την εξάτμιση που ανοίγει μαζί με τη ροή αέρα.   Ελέγξτε το διάφραγμα για οποιαδήποτε ζημία.   Ελέγξτε τη βίδα διαφραγμάτων για looseness 2. Υπάρχουν αεροφυσαλίδες στο ρευστό έλεγχο εξόδου η σύνδεση σωλήνων αναρρόφησης για την καλή σφράγιση.   Ελέγξτε τη σύνδεση μεταξύ του σωλήνα αναρρόφησης και της πολλαπλής εισαγωγής για την καλή σφράγιση.   Ελέγξτε το δαχτυλίδι Ο μεταξύ της πολλαπλής εισαγωγής και του ρευστού ελέγχου ΚΑΠ που το διάφραγμα βιδώνει για looseness 3. Ο χαμηλός έλεγχος παραγωγής αντλιών η παροχή αέρα είναι σταθερός.   Ελέγξτε τον κολπίσκο/την έξοδο για οποιαδήποτε παρεμπόδιση.   Ελέγξτε τους συνδετήρες που συνδέουν την πολλαπλή εισαγωγής για τον έλεγχο συμπίεσης αέρα ότι η σφαίρα δεν είναι κολλημένη στο κάθισμα ή η σφαίρα δεν είναι εσφαλμένα καθισμένη.   4. Ο αέρας απαλλάσσεται από την εξάτμιση που ανοίγει όταν δεν υπάρχει καμία μετακίνηση εναλλαγής.   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (33) στη γλιστρημένη βαλβίδα (35).   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (20) στη ράβδο ώθησης (45).   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (25) στη ράβδο συνδέσεων διαφραγμάτων
