| Παραγωγή: | Υποβρύχια αντλία διαφραγμάτων | Βάρος: | 22.3kg |
|---|---|---|---|
| Χαρακτηριστικό γνώρισμα: | Καλό μόνο εμπύρευμα | Μέγιστο μέγεθος μορίων: | 4mm |
| Χρήση: | Τρόφιμα | Πίεση: | Υψηλή πίεση |
| Δύναμη: | Πνευματικός | Δομή: | Αντλία διαφραγμάτων |
| Υλικό: | Ανοξείδωτο | Βρεγμένο τέλος: | Χυτοσίδηρος/ανοξείδωτο αργιλίου |
| Επισημαίνω: | 3A ο αέρας ενεργοποίησε την πνευματική αντλία,Ο μόνος αέρας εμπυρεύματος ενεργοποίησε την πνευματική αντλία,υποβρύχια πνευματική αντλία μορίων 4mm |
||

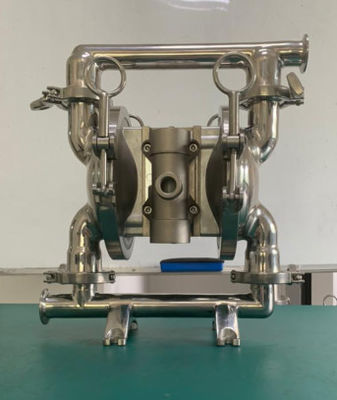

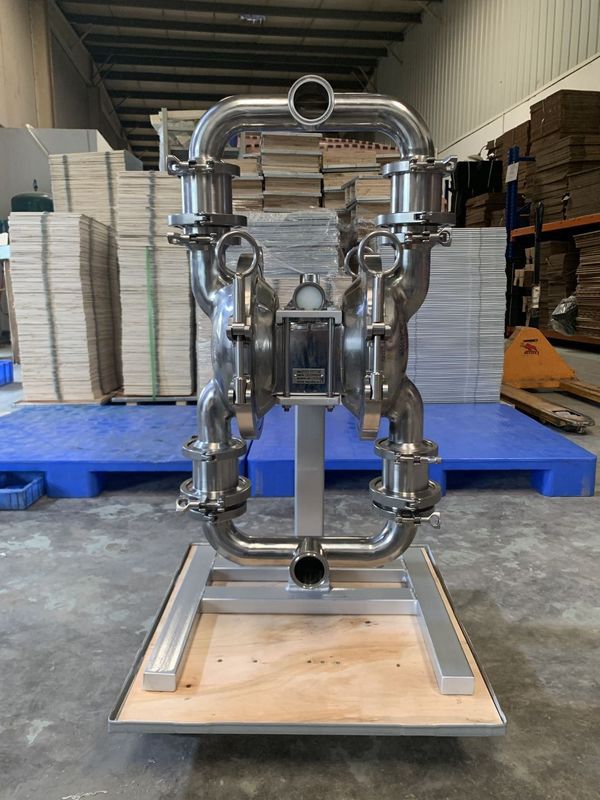

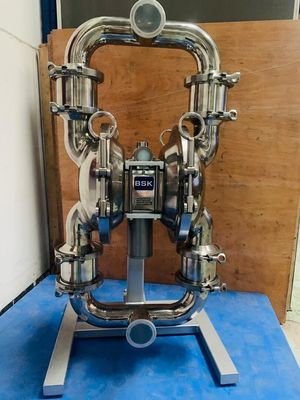

Υποβρύχιες αντλίες μεμβρανών αντλιών διαφραγμάτων βιομηχανίας τροφίμων
Υποχωρητικές προδιαγραφές αντλιών διαφραγμάτων λύσεων FDA
Αντλία διαφραγμάτων αέρα
1. Μη διαρροή
2. Καλή μόνη εκτέλεση εμπυρεύματος
3. Μεταβιβάστε όλα τα είδη μέσου
Υποβρύχια εισαγωγή αντλιών διαφραγμάτων
Αντλία διαφραγμάτων αέρα (επίσης ξέρτε δεδομένου ότι μια αντλία μεμβρανών, αέρας ενεργοποίησε τη διπλή αντλία διαφραγμάτων (AOOD) ή την πνευματική αντλία διαφραγμάτων) που χρησιμοποιεί έναν συνδυασμό βαλβίδων της εναλλαγής δράσης λαστιχένιων, θερμοπλαστικών ή του διαφράγματος και κατάλληλων καθεμία πλευρά του διαφράγματος (βαλβίδα αντεπιστροφής, βαλβίδες πεταλούδων, βαλβίδες χτυπημάτων, ή οποιαδήποτε άλληδήποτε μορφή αποκλεισμένων βαλβίδων) για να αντλήσει ένα ρευστό.
Υποβρύχιες παράμετροι αντλιών διαφραγμάτων Aro
| Στοιχείο | Περιγραφή | Μονάδα | Αριθμός αναφοράς |
| 1 | Μέγιστη πίεση κολπίσκων αέρα | MPA | 0,83 |
| 2 | Μέγιστο ποσοστό ροής | Λ/λ | 192 |
| 3 | Μέγιστος ανελκυστήρας | Μ | 70 |
| 4 | Μέγιστη πίεση εξόδου | MPA | 0,83 |
| 5 | Μέγιστο μέγεθος μορίων | χιλ. | 3 |
| 6 | Βάρος | κλ | 12.3 |
| 7 | Επίπεδο θορύβου | DB | <70 |
Κύρια πλεονεκτήματα αντλιών διαφραγμάτων Aro υποβρύχια
1, λόγω της χρήσης της αεροπορικής ισχύος, η ροή που αλλάζουν αυτόματα σύμφωνα με την αντίσταση εξαγωγής. Όποιος είναι κατάλληλος για το υψηλό ρευστό ιξώδους.
2, στο εύφλεκτο και εκρηκτικό περιβάλλον, η αντλία είναι αξιόπιστα και το χαμηλότερο κόστος, δεν θα παραγάγει το σπινθήρα και όχι την υπερθέρμανση,
3, ο όγκος αντλιών είναι μικρά, εύκολο να κινηθούν, κανένα ίδρυμα που απαιτούνται, κατάλληλες εγκατάσταση και οικονομία. Μπορέστε να χρησιμοποιηθείτε ως κινητή μεταβιβάζοντας αντλία.
4, όπου υπάρχουν κίνδυνοι, διαβρωτική επεξεργασία υλικών, αντλία διαφραγμάτων μπορούν να χωριστούν εντελώς με το εξωτερικό.
5, η δύναμη κουράς αντλιών είναι χαμηλά, η φυσική επίδραση στο μέσο είναι μικρή, μπορεί να χρησιμοποιηθεί για τη μεταβίβαση του ασταθούς ρευστού χημείας.
Εφαρμογή αντλιών διαφραγμάτων αέρα
Εφαρμόζεται ευρέως στην κατεργασία ύδατος αποβλήτων, χημική βιομηχανία, πετροχημική
βιομηχανία, ζωγραφική, κεραμική, προστασία του περιβάλλοντος, εκτύπωση και βαφή, κ.λπ. για να εξετάσει όλα τα είδη
διαβρωτικά, πτητικά, εύφλεκτα, δηλητηριώδη ρευστά με τα μόρια και υψηλό ιξώδες.
50 X Χ - Χ Χ Χ - Χ (πρότυπη επιλογή)
Μορφή στόματος σωλήνων: (Φ) γ-φλάντζα α-BSP β-npt
Υλικό διαφραγμάτων: 9 – Santoprene Χ – Hytrel Τ - PTFE/Santoprene
Υλικό σφαιρών: 9 - Santoprene Χ – Hytre Τ – PTFE Α - ακετάλη
Υλικό καθισμάτων σφαιρών: P/K – πολυπροπυλένιο/Kynoar SS – ανοξείδωτο
Υλικό αντλιών: SS – Al ανοξείδωτου – κράμα αργιλίου CI χάλυβας άνθρακα P/K – πολυπροπυλένιο/Kynoar
Μέγιστα εφαρμοσμένα όρια θερμοκρασίας (υλικό διαφραγμάτων/σφαιρών/σφραγίδων)
Ακετάλη ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene········································- 40° - 225°F (- 40° - 107.2°C) ················································40° - 220°F (4.4° - 104°C) Νιτρίλιο················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel·················································- 20°-150°F (- 12° - 93°C) Kynar·················································10°-200°F (- 28.9° - 65.5°C) Πολυπροπυλένιο······································32° - 175°F (0-79.4°C)
Συμμορφωθείτε με τα πρότυπα υγιεινής τροφίμων

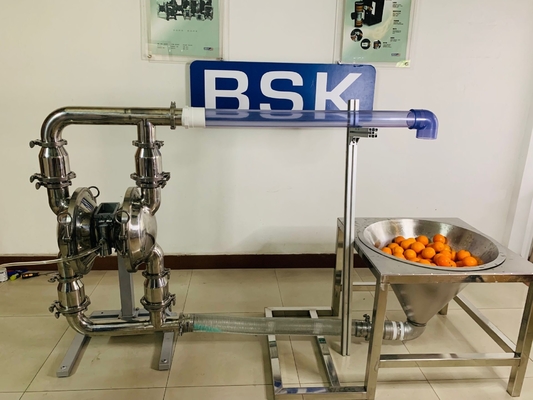

Γάλα, χυμός, σοκολάτα
Προγράμματα εφαρμοσμένης μηχανικής:
Αποσύνθεση των μερών στο ρευστό τμήμα
α) πρώτα, αφαιρέστε την αντλία από το σύστημα σωληνώσεων και τον αγωγό από τα υλικά από την αντλία μέσα. β) τοποθετήστε την αντλία σε ένα καθαρό περιβάλλον εργασίας. γ) αποσυναρμολογήστε το σωλήνα εξόδου (1) από την αντλία πρώτα, και έπειτα πάρτε έξω τη σφαίρα (2), φλυτζάνι Ο (3) και (47) και κάθισμα σφαιρών (4) από το ανώτερο όριο της ρευστής ΚΑΠ (5) στη σειρά. Κατόπιν αυτός, τοποθετεί την άνω πλευρά αντλιών - κάτω και αποσυναρμολογεί τον κολπίσκο διοχετεύστε με σωλήνες (11) ώστε να ληφθεί έξω το φλυτζάνι Ο (3) και (47), κάθισμα σφαιρών (4) και σφαίρα (2) από τη ρευστή ΚΑΠ (5). δ) απελευθερώστε τα μπουλόνια γύρω από τα δύο ρευστά καλύμματα που αποσυνθέτουν η ΚΑΠ (5). ε) απελευθερώστε τη βίδα διαφραγμάτων (10) και αφαιρέστε το διάφραγμα πλυντήριο (7), (8) και διάφραγμα (6) και από τις τις δύο άκρες. Απομακρύνετε τη ράβδο διαφραγμάτων (23) και τη σφραγίδα χείλι-μορφής το δαχτυλίδι (25) μπορεί να αντικατασταθεί. Αποσύνθεση των μερών για την αεροβαλβίδα φ) χαλαρώστε το μπουλόνι (39) πρώτα, και αποσυναρμολογήστε έπειτα την αεροβαλβίδα περίβλημα (38), διάφραγμα αέρα (42) και σφραγίζοντας στόλισμα (40), και (41). γ) πάρτε έξω τη φέτα βαλβίδων (36) και το πιάτο βαλβίδων (37) από περίβλημα αεροβαλβιδών (38). χ) αποσυναρμολογήστε το circlip (29) και πάρτε έξω την ΚΑΠ τελών ορίου (31) και από τις δύο άκρες του περιβλήματος αεροβαλβιδών (38), και εσείς μπορέστε να αντικαταστήσετε το φλυτζάνι (30) όπως απαιτείται. ι) μπορείτε να ελέγξετε τη συσκευασία χείλι-τύπων (33) μετά από να εκδιώξετε το στροφίο (35) από το περίβλημα αεροβαλβιδών (38) με χέρια. Αποσύνθεση Μέρη για την πειραματική βαλβίδα j) χαλαρώστε 4 μπουλόνια (16) καθορίζοντας το κεφάλι κυλίνδρων πρώτα, και έπειτα αποσυναρμολογήστε το κεφάλι κυλίνδρων (14) και (18) και στις άκρες και αφαιρέστε το φλυτζάνι Ο (17). Κ) αφαιρέστε το σφραγίζοντας στόλισμα (19) από το αυλάκι περίβλημα μηχανών (15). λ) εκτινάξτε την πειραματική ράβδο (22) και προκαλέστε τη ράβδο (45) από τη μηχανή το περίβλημα (15) και εσείς μπορεί να αντικαταστήσει τη συσκευασία χείλι-τύπων (20) στη ράβδο ώθησης ή το φλυτζάνι Ο (44) στην πειραματική ράβδο. Επανασυναρμολόγηση της αντλίας διαφραγμάτων Τα βήματα επανασυναρμολόγησης η αντλία είναι ασυμβίβαστη με εκείνοι της αποσύνθεσης, έτσι εσείς καλούνται ευγενικά να πληρώσουν προσοχή στα εξής στη διαδικασία επανασυναρμολόγησης: 1) Όλα τα σφραγίζοντας στοιχεία, καθώς επίσης και τα μέρη επαφών τους, πρέπει να λιπαθείτε. 2) Παρακαλώ ελέγξτε προσεκτικά πριν από τη χρήση όλης της σφράγισης στοιχεία εάν είναι χαλασμένα, όπως η επιφάνεια ζημία. Εάν, παρακαλώ αντικαταστήστε τους νέους. 3) Η χειλική κατεύθυνση της συσκευασίας χείλι-τύπων (20) (, 25) και (33) πρέπει να είναι σύμφωνος με την κατεύθυνση που παρουσιάζεται διάγραμμα. 4) Τα μπουλόνια στη ρευστή ΚΑΠ πρέπει διαδοχικά να στερεωθούν από τις αντίθετες γωνίες για να επιτύχει ένα καλύτερο αποτέλεσμα σφράγισης. Ανίχνευση μηχανικών βλαβών 1. Κάποιο ρευστό βγαίνεται από την εξάτμιση που ανοίγει εμπρός με τη ροή αέρα. Ελέγξτε το διάφραγμα για οποιαδήποτε ζημία. Ελέγξτε τη βίδα διαφραγμάτων για looseness 2. Υπάρχουν αεροφυσαλίδες στο ρευστό εξόδου Ελέγξτε τη σύνδεση σωλήνων αναρρόφησης για την καλή σφράγιση. Ελέγξτε τη σύνδεση μεταξύ του σωλήνα αναρρόφησης και πολλαπλή εισαγωγής για την καλή σφράγιση. Ελέγξτε το δαχτυλίδι Ο μεταξύ της πολλαπλής εισαγωγής και ρευστή ΚΑΠ Ελέγξτε τις βίδες διαφραγμάτων για looseness 3. Χαμηλή παραγωγή αντλιών Ελέγξτε ότι η παροχή αέρα είναι σταθερή. Ελέγξτε τον κολπίσκο/την έξοδο για οποιαδήποτε παρεμπόδιση. Ελέγξτε τους συνδετήρες που συνδέουν την πολλαπλή εισαγωγής για τον αέρα συμπίεση Ο έλεγχος ότι η σφαίρα δεν είναι κολλημένη στο κάθισμα ή τη σφαίρα είναι όχι εσφαλμένα καθισμένος. 4. Ο αέρας απαλλάσσεται από την εξάτμιση που ανοίγει όταν εκεί δεν είναι καμία μετακίνηση εναλλαγής. Δαχτυλίδι με σφραγιδόλιθο ελέγχου (33) στη γλιστρημένη βαλβίδα (35). Δαχτυλίδι με σφραγιδόλιθο ελέγχου (20) στη ράβδο ώθησης (45). Δαχτυλίδι με σφραγιδόλιθο ελέγχου (25) στη ράβδο συνδέσεων διαφραγμάτων
