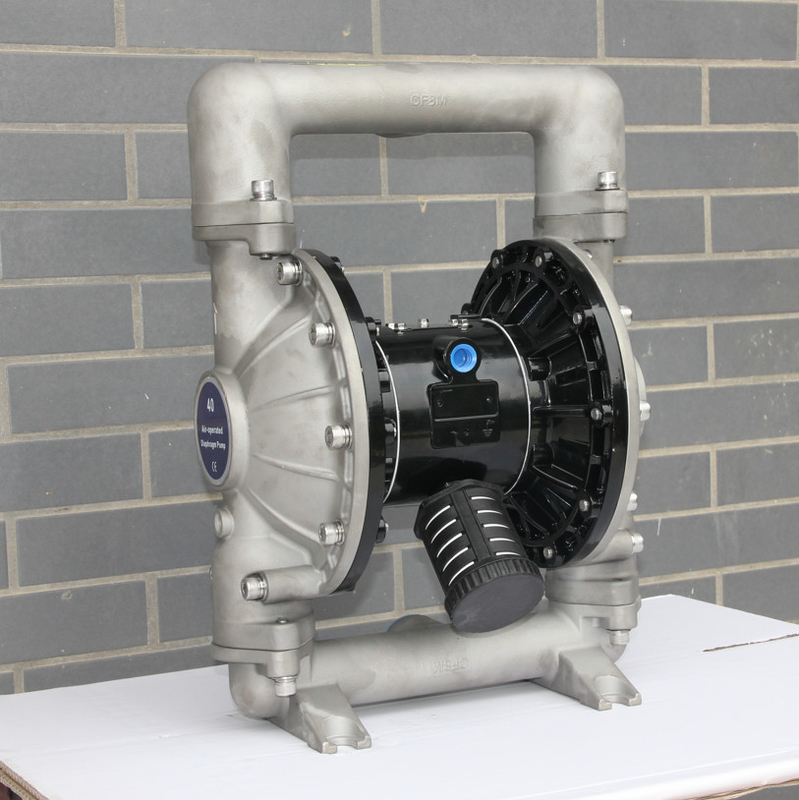

2» αντλία διαφραγμάτων SS διπλή για την πνευματική αεραντλία βιομηχανίας χημικής εφαρμοσμένης μηχανικής

Γενική περιγραφή

Απαιτήσεις για τον αέρα και τη λίπανση

ΥΠΕΡΒΟΛΙΚΗ ΠΙΕΣΗ ΑΕΡΑ. Μπορέστε να προκαλέσετε τη ζημία αντλιών, τον προσωπικό τραυματισμό ή τη ζημία ιδιοκτησίας.

• Ένα φίλτρο ικανό έξω τα μόρια μεγαλύτερα από 50 μικρά πρέπει να χρησιμοποιηθεί στην παροχή αέρα. Δεν υπάρχει καμία λίπανση που απαιτείται εκτός από το λιπαντικό δαχτυλιδιών «Ο» που εφαρμόζεται κατά τη διάρκεια της συνέλευσης ή της επισκευής.
• Εάν ο λαδωμένος αέρας είναι παρών, σιγουρευτείτε ότι είναι συμβατός με τα δαχτυλίδια και τις σφραγίδες «Ο» στο τμήμα μηχανών αέρα της αντλίας.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΊΑΣ

• Πάντα ξεπλύντε την αντλία με έναν διαλύτη συμβατό με το υλικό που αντλείται εάν το υλικό που αντλείται υπόκειται «στην καθιέρωση» όταν όχι σε λειτουργία για μια χρονική περίοδο.
• Αποσυνδέστε την παροχή αέρα από την αντλία εάν πρόκειται να είσαι ανενεργός για μερικές ώρες.
• Ο υλικός όγκος εξόδου κυβερνάται όχι μόνο από την παροχή αέρα αλλά και από τον υλικό ανεφοδιασμό διαθέσιμο στον κολπίσκο. Η υλική σωλήνωση ανεφοδιασμού δεν πρέπει να είναι πάρα πολύ μικρή ή περιοριστική. Να είστε βέβαιος να μην χρησιμοποιήσει τη μάνικα που να καταρρεύσει.
• Όταν η αντλία διαφραγμάτων χρησιμοποιείται αναγκασμένος - ταΐστε (πλημμυρισμένος κολπίσκος) την κατάσταση, συνιστάται μια «βαλβίδα αντεπιστροφής» να εγκαθίσταται στον κολπίσκο αέρα.
• Εξασφαλίστε τα πόδια αντλιών διαφραγμάτων σε μια κατάλληλη επιφάνεια που ασφαλίζει ενάντια στη ζημία από τη δόνηση.

Συντήρηση

• Παρακαλώ αναφερθείτε στη συστατική σχηματική αναπαράσταση στα σχέδια συνελεύσεων για να ανατρέξετε οι αύξοντες αριθμοί και τα ονόματα των μερών και να πιάσετε τις πληροφορίες των μερών και του πακέτου υπηρεσιών συντήρησης.
• Μερικά μέρη BSK είναι χαρακτηρισμένα όπως «φορώντας τα μέρη», τα οποία μπορούν να συμβάλουν στη γρήγορες υπηρεσία και τη μείωση χρόνου διακοπής.
• Οι εξαρτήσεις υπηρεσιών διαιρούνται στην υπηρεσία δύο τις χωριστές λειτουργίες αντλιών διαφραγμάτων: 1. ΤΜΗΜΑ ΑΕΡΑ, 2. ΡΕΥΣΤΟ ΤΜΗΜΑ. Το ΡΕΥΣΤΟ SEC - TION διαιρείται περαιτέρω για να ταιριάξει με τις χαρακτηριστικές ΥΛΙΚΈΣ ΕΠΙΛΟΓΈΣ μερών.
• Παρέχετε μια καθαρή επιφάνεια εργασίας για να προστατεύσετε τα ευαίσθητα εσωτερικά κινούμενα μέρη από τη μόλυνση από το ρύπο και το ξένο θέμα κατά τη διάρκεια της αποσύνθεσης και της επανασυναρμολόγησης υπηρεσιών.
• Διατηρήστε τα καλά αρχεία της δραστηριότητας υπηρεσιών και περιλάβετε την αντλία μέσα - tive πρόγραμμα συντήρησης.
• Πριν από να αποσυνθέσει, κενό συλλήφθείτ υλικό στο άτομο εξόδου - ifold με τη στροφή της άνω πλευράς αντλιών - κάτω στο υλικό αγωγών από την αντλία.

ΡΕΥΣΤΗ ΑΠΟΣΥΝΘΕΣΗ ΤΜΗΜΑΤΩΝ

• Αφαιρέστε την ανώτερη και χαμηλότερη πολλαπλή (1) και (11).
• Αφαιρέστε τη σφαίρα (2), δαχτυλίδι «Ο» (3) (47) και κάθισμα σφαιρών (4).
• Αφαιρέστε τη ρευστή ΚΑΠ (5).

ΣΗΜΕΙΩΣΗ: Μόνο τα πρότυπα διαφραγμάτων χρησιμοποιούν ένα αρχικό διάφραγμα (6A) και ένα εφεδρικό διάφραγμα (6). Αναφερθείτε στο aux iliary   άποψη στη ρευστή απεικόνιση τμημάτων.

• Αφαιρέστε τη βίδα (10), το πλυντήριο (9), το διάφραγμα (6A, 6) και το πλυντήριο διαφραγμάτων (7, 8).
  ΣΗΜΕΙΩΣΗ: Μην γρατσουνίστε ή μην χαλάστε την επιφάνεια της ράβδου διαφραγμάτων (23).

ΡΕΥΣΤΗ ΕΠΑΝΑΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΜΗΜΑΤΩΝ

• Συγκεντρώστε εκ νέου με αντίστροφη σειρά.
• Καθαρίστε και επιθεωρήστε όλα τα μέρη. Αντικαταστήστε τα φορεμένα ή χαλασμένα μέρη με τα νέα μέρη όπως απαιτείται.
• Λαδώστε τη ράβδο διαφραγμάτων (23) και 25) Δαχτυλίδι «Υ» με το λίπος.
• Καθορίστε τη ράβδο διαφραγμάτων (23) με το βοηθητικό εργαλείο εγκαταστάσεων.
• Πριν από την τελική στερέωση των μπουλονιών και των καρυδιών, παρακαλώ καθορίστε εάν το διάφραγμα (6A, 6) ευθυγραμμίζεται με τη ρευστή ΚΑΠ (5) κατάλληλα για να αποφύγει το στρίψιμο του διαφράγματος.
• Για τα πρότυπα που χρησιμοποιούν το διάφραγμα: τρία λαστιχένια διαφράγματα (6) στην πλευρά, που είναι μαρκαρισμένα με το ΔΕΥΤΕΡΕΥΟΝΤΑ «αεροθάλαμο» ΑΕΡΗΔΩΝ τοποθετούνται παρά το σώμα αντλιών.
• Αρχίστε την αντλία, ελέγξτε τη στερέωση και τη σφράγιση αφότου τρέχει για μια χρονική περίοδο.

Διαστάσεις εγκατάστασης:

Αποσύνθεση των μερών στο ρευστό τμήμα

a) Κατ' αρχάς, πάρτε την αντλία από το σύστημα σωληνώσεων και στραγγίξτε τα υλικά στην αντλία.

b) Τοποθετήστε την αντλία σε ένα καθαρό εργασιακό περιβάλλον.

c) Αφαιρέστε το σωλήνα εξόδου νερού (1) από την αντλία, και πάρτε έπειτα έξω τις σφαίρες (2), φλυτζάνια Ο (3) και (47) και υποδοχές σφαιρών (4) από το ανώτερο όριο της υγρής ΚΑΠ (5) με τη σειρά. Κατόπιν, τοποθετήστε την άνω πλευρά αντλιών - κάτω και αφαιρέστε το σωλήνα κολπίσκων νερού (11) για να πάρετε έξω τα O-ring φλυτζάνια (3) και (47), τα καθίσματα σφαιρών (4) και τα καθίσματα σφαιρών (2) από την υγρή ΚΑΠ (5). δ) χαλαρώστε τα μπουλόνια γύρω από τις δύο υγρές καλύψεις και αφαιρέστε την υγρή κάλυψη (5). ε) χαλαρώστε τις βίδες διαφραγμάτων (10) και αφαιρέστε τα πλυντήρια διαφραγμάτων (7), (8) και το διάφραγμα (6) και από τις δύο άκρες. Η χειλική σφραγίδα (25) μπορεί να αντικατασταθεί με την αφαίρεση της ράβδου διαφραγμάτων (23). φ) χαλαρώστε το μπουλόνι (39) πρώτα, και αφαιρέστε έπειτα την κατοικία αεροβαλβιδών (38), deflector αέρα (42), σφραγίζοντας το στόλισμα (40) και (41). γ) πάρτε έξω το φύλλο βαλβίδων (36) και το πιάτο βαλβίδων (37) από το μανίκι αεροβαλβιδών (38). χ) αφαιρέστε το σφιγκτήρα (29), παίρνει έξω την κάλυψη τελών ορίου (31) και από τις δύο άκρες του μανικιού αεροβαλβιδών (38), και αντικαθιστά το φλυτζάνι (30) όπως απαιτείται. ι) μετά από να ωθήσει το στοιχείο βαλβίδων (35) από το μανίκι αεροβαλβιδών (38) με το χέρι, η χειλική συσκευασία (33) μπορεί να ελεγχθεί.

j) Αρχικά χαλαρώστε τα 4 μπουλόνια (16) που καθορίζουν το κεφάλι κυλίνδρων, κατόπιν αφαιρούν τα κεφάλια κυλίνδρων (14) και (18) και στις δύο άκρες, και αφαιρούν τη O-ring κάλυψη (17). Κ) αφαιρέστε το σφραγίζοντας στόλισμα (19) από το αυλάκι της κατοικίας μηχανών (15). λ) εκτινάξτε τη ράβδο οδηγών (22) και προκαλέστε τη ράβδο (45) από την κατοικία μηχανών (15), και αντικαταστήστε τη χειλική συσκευασία (20) στη ράβδο ώθησης ή O-ring (44) στη ράβδο οδηγών. Δεδομένου ότι τα βήματα συνελεύσεων και τα βήματα αποσύνθεσης της αντλίας διαφραγμάτων είναι ασυμβίβαστα, παρακαλώ δώστε προσοχή στα ακόλουθα σημεία κατά τη διάρκεια της διαδικασίας συνελεύσεων: 1) Όλα τα σφραγίζοντας στοιχεία και τα μέρη επαφών τους πρέπει να ντυθούν με το λαδώνοντας πετρέλαιο.

2) Πριν τη χρήση, παρακαλώ προσεκτικά ελέγξτε όλα τα σφραγίζοντας στοιχεία για τη ζημία, όπως η ζημία επιφάνειας. Εάν είναι χαλασμένο, το αντικαταστήστε με έναν νέο. 3) Η χειλική κατεύθυνση της συσκευασίας χειλικών τύπων (20) (, 25), (33) θα είναι σύμφωνη με την κατεύθυνση που παρουσιάζεται στο σχήμα. 4) Τα μπουλόνια στην υγρή κάλυψη θα σφιγχτούν διαγώνια για να επιτύχουν την καλύτερη επίδραση σφράγισης.

Ανίχνευση μηχανικών βλαβών 1. Κάποιο υγρό απαλλάσσεται από το λιμένα εξάτμισης με τη ροή αέρος. Ελέγξτε το διάφραγμα για τη ζημία. Ελέγξτε τις βίδες διαφραγμάτων για looseness 2. Ελέγξτε εάν η σύνδεση σωλήνων αναρρόφησης σφραγίζεται καλά. Ελέγξτε εάν η σύνδεση μεταξύ του σωλήνα αναρρόφησης και της πολλαπλής εισαγωγής σφραγίζεται καλά. Ελέγξτε O-ring μεταξύ της πολλαπλής εισαγωγής και της υγρής ΚΑΠ. Ελέγξτε εάν οι βίδες διαφραγμάτων είναι χαλαρές. Ελέγξτε εάν η παροχή αέρα είναι σταθερή όταν η παραγωγή αντλιών είναι χαμηλή. Ελέγξτε εάν ο κολπίσκος/η έξοδος εμποδίζεται. Ελέγξτε τη συμπίεση αέρα του πολλαπλού συνδετήρα σύνδεσης εισαγωγής. Η σφαίρα ελέγχου δεν είναι κολλημένη στο κάθισμα βαλβίδων ή η σφαίρα δεν καθορίζεται σωστά. 4. Όταν δεν υπάρχει καμία μετακίνηση εναλλαγής, ο αέρας απαλλάσσεται από το λιμένα εξάτμισης. Ελέγξτε το δαχτυλίδι με σφραγιδόλιθο (33) στο στροφίο (35). Ελέγξτε το δαχτυλίδι με σφραγιδόλιθο (20) στο μοχλό ώθησης (45). Ελέγξτε το δαχτυλίδι με σφραγιδόλιθο (25) στη συνδέοντας ράβδο διαφραγμάτων
