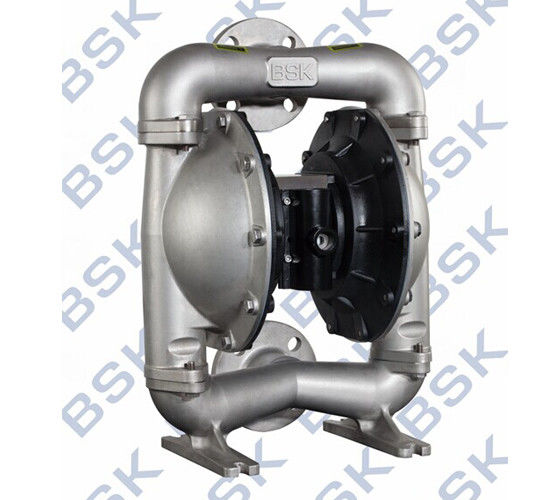

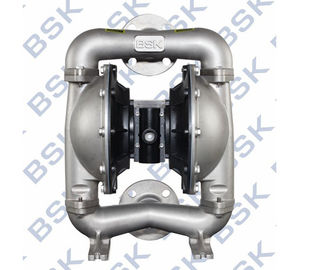

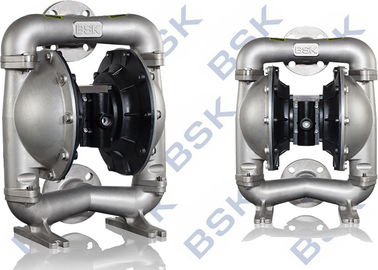

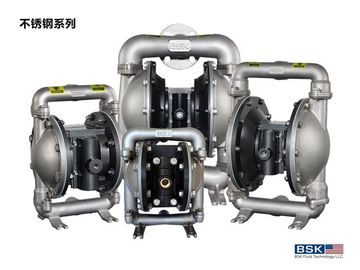

0.83mpa διπλής ενέργειας πνευματική αεραντλία αντλιών διαφραγμάτων για τη εξορυκτική βιομηχανία

Γενική περιγραφή

Απαιτήσεις για τον αέρα και τη λίπανση

ΥΠΕΡΒΟΛΙΚΗ ΠΙΕΣΗ ΑΕΡΑ. Μπορέστε να προκαλέσετε τη ζημία αντλιών, τον προσωπικό τραυματισμό ή τη ζημία ιδιοκτησίας.

• Ένα φίλτρο ικανό έξω τα μόρια μεγαλύτερα από 50 μικρά πρέπει να χρησιμοποιηθεί στην παροχή αέρα. Δεν υπάρχει καμία λίπανση που απαιτείται εκτός από το λιπαντικό δαχτυλιδιών «Ο» που εφαρμόζεται κατά τη διάρκεια της συνέλευσης ή της επισκευής.
• Εάν ο λαδωμένος αέρας είναι παρών, σιγουρευτείτε ότι είναι συμβατός με τα δαχτυλίδια και τις σφραγίδες «Ο» στο τμήμα μηχανών αέρα της αντλίας.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΊΑΣ

• Πάντα ξεπλύντε την αντλία με έναν διαλύτη συμβατό με το υλικό που αντλείται εάν το υλικό που αντλείται υπόκειται «στην καθιέρωση» όταν όχι σε λειτουργία για μια χρονική περίοδο.
• Αποσυνδέστε την παροχή αέρα από την αντλία εάν πρόκειται να είσαι ανενεργός για μερικές ώρες.
• Ο υλικός όγκος εξόδου κυβερνάται όχι μόνο από την παροχή αέρα αλλά και από τον υλικό ανεφοδιασμό διαθέσιμο στον κολπίσκο. Η υλική σωλήνωση ανεφοδιασμού δεν πρέπει να είναι πάρα πολύ μικρή ή περιοριστική. Να είστε βέβαιος να μην χρησιμοποιήσει τη μάνικα που να καταρρεύσει.
• Όταν η αντλία διαφραγμάτων χρησιμοποιείται αναγκασμένος - ταΐστε (πλημμυρισμένος κολπίσκος) την κατάσταση, συνιστάται μια «βαλβίδα αντεπιστροφής» να εγκαθίσταται στον κολπίσκο αέρα.
• Εξασφαλίστε τα πόδια αντλιών διαφραγμάτων σε μια κατάλληλη επιφάνεια που ασφαλίζει ενάντια στη ζημία από τη δόνηση.

Συντήρηση

• Παρακαλώ αναφερθείτε στη συστατική σχηματική αναπαράσταση στα σχέδια συνελεύσεων για να ανατρέξετε οι αύξοντες αριθμοί και τα ονόματα των μερών και να πιάσετε τις πληροφορίες των μερών και του πακέτου υπηρεσιών συντήρησης.
• Μερικά μέρη BSK είναι χαρακτηρισμένα όπως «φορώντας τα μέρη», τα οποία μπορούν να συμβάλουν στη γρήγορες υπηρεσία και τη μείωση χρόνου διακοπής.
• Οι εξαρτήσεις υπηρεσιών διαιρούνται στην υπηρεσία δύο τις χωριστές λειτουργίες αντλιών διαφραγμάτων: 1. ΤΜΗΜΑ ΑΕΡΑ, 2. ΡΕΥΣΤΟ ΤΜΗΜΑ. Το ΡΕΥΣΤΟ SEC - TION διαιρείται περαιτέρω για να ταιριάξει με τις χαρακτηριστικές ΥΛΙΚΈΣ ΕΠΙΛΟΓΈΣ μερών.
• Παρέχετε μια καθαρή επιφάνεια εργασίας για να προστατεύσετε τα ευαίσθητα εσωτερικά κινούμενα μέρη από τη μόλυνση από το ρύπο και το ξένο θέμα κατά τη διάρκεια της αποσύνθεσης και της επανασυναρμολόγησης υπηρεσιών.
• Διατηρήστε τα καλά αρχεία της δραστηριότητας υπηρεσιών και περιλάβετε την αντλία μέσα - tive πρόγραμμα συντήρησης.
• Πριν από να αποσυνθέσει, κενό συλλήφθείτ υλικό στο άτομο εξόδου - ifold με τη στροφή της άνω πλευράς αντλιών - κάτω στο υλικό αγωγών από την αντλία.

ΡΕΥΣΤΗ ΑΠΟΣΥΝΘΕΣΗ ΤΜΗΜΑΤΩΝ

• Αφαιρέστε την ανώτερη και χαμηλότερη πολλαπλή (1) και (11).
• Αφαιρέστε τη σφαίρα (2), δαχτυλίδι «Ο» (3) (47) και κάθισμα σφαιρών (4).
• Αφαιρέστε τη ρευστή ΚΑΠ (5).

    ΣΗΜΕΙΩΣΗ: Μόνο τα πρότυπα διαφραγμάτων χρησιμοποιούν ένα αρχικό διάφραγμα (6A) και ένα εφεδρικό διάφραγμα (6). Αναφερθείτε στη iliary άποψη aux στη ρευστή απεικόνιση τμημάτων.

• Αφαιρέστε τη βίδα (10), το πλυντήριο (9), το διάφραγμα (6A, 6) και το πλυντήριο διαφραγμάτων (7, 8).
  ΣΗΜΕΙΩΣΗ: Μην γρατσουνίστε ή μην χαλάστε την επιφάνεια της ράβδου διαφραγμάτων (23).

ΡΕΥΣΤΗ ΕΠΑΝΑΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΜΗΜΑΤΩΝ

• Συγκεντρώστε εκ νέου με αντίστροφη σειρά.
• Καθαρίστε και επιθεωρήστε όλα τα μέρη. Αντικαταστήστε τα φορεμένα ή χαλασμένα μέρη με τα νέα μέρη όπως απαιτείται.
• Λαδώστε τη ράβδο διαφραγμάτων (23) και 25) Δαχτυλίδι «Υ» με το λίπος.
• Καθορίστε τη ράβδο διαφραγμάτων (23) με το βοηθητικό εργαλείο εγκαταστάσεων.
• Πριν από την τελική στερέωση των μπουλονιών και των καρυδιών, παρακαλώ καθορίστε εάν το διάφραγμα (6A, 6) ευθυγραμμίζεται με τη ρευστή ΚΑΠ (5) κατάλληλα για να αποφύγει το στρίψιμο του διαφράγματος.
• Για τα πρότυπα που χρησιμοποιούν το τεφλόν διάφραγμα: τρία λαστιχένια διαφράγματα (6) στην πλευρά, που είναι μαρκαρισμένα με το ΔΕΥΤΕΡΕΥΟΝΤΑ «αεροθάλαμο» ΑΕΡΗΔΩΝ τοποθετούνται παρά το σώμα αντλιών.
• Αρχίστε την αντλία, ελέγξτε τη στερέωση και τη σφράγιση αφότου τρέχει για μια χρονική περίοδο.

Διαστάσεις εγκατάστασης:

Αποσύνθεση των μερών στο ρευστό τμήμα

  α) πρώτα, αφαιρέστε την αντλία από το σύστημα σωληνώσεων και αποχετεύστε τα υλικά από την αντλία μέσα.   β) τοποθετήστε την αντλία σε ένα καθαρό περιβάλλον εργασίας.   γ) αποσυναρμολογήστε το σωλήνα εξόδου (1) από την αντλία πρώτα, και πάρτε έπειτα έξω τη σφαίρα (2), φλυτζάνι Ο (3) και (47) και κάθισμα σφαιρών (4) από το ανώτερο όριο της ρευστής ΚΑΠ (5) στη σειρά. Μετά από αυτόν, τοποθετήστε την άνω πλευρά αντλιών - κάτω και αποσυναρμολογήστε το σωλήνα κολπίσκων (11) ώστε να ληφθούν έξω το φλυτζάνι Ο (3) και (47), το κάθισμα σφαιρών (4) και η σφαίρα (2) από τη ρευστή ΚΑΠ (5).   δ) απελευθερώστε τα μπουλόνια γύρω από τα δύο ρευστά καλύμματα για να αποσυνθέσετε την ΚΑΠ (5).   ε) απελευθερώστε τη βίδα διαφραγμάτων (10) και αφαιρέστε το πλυντήριο διαφραγμάτων (7), (8) και διάφραγμα (6) και από τις τις δύο άκρες.   Αφαιρέστε τη ράβδο διαφραγμάτων (23) και το δαχτυλίδι με σφραγιδόλιθο χείλι-μορφής (25) μπορεί να αντικατασταθεί.   Η αποσύνθεση των μερών για την αεροβαλβίδα φ) χαλαρώνει το μπουλόνι (39) πρώτα, και αποσυναρμολογεί έπειτα το περίβλημα αεροβαλβιδών (38), το διάφραγμα αέρα (42) και το σφραγίζοντας στόλισμα (40), και (41).   γ) πάρτε έξω τη φέτα βαλβίδων (36) και το πιάτο βαλβίδων (37) από το περίβλημα αεροβαλβιδών (38).   χ) αποσυναρμολογήστε το circlip (29) και πάρτε έξω την ΚΑΠ τελών ορίου (31) και από τις δύο άκρες του περιβλήματος αεροβαλβιδών (38), και μπορείτε να αντικαταστήσετε το φλυτζάνι (30) όπως απαιτείται.   ι) μπορείτε να ελέγξετε τη συσκευασία χείλι-τύπων (33) μετά από να εκδιώξετε το στροφίο (35) από το περίβλημα αεροβαλβιδών (38) με τα χέρια.   Η αποσύνθεση των μερών για την πειραματική βαλβίδα j) χαλαρώνει 4 μπουλόνια (16) καθορίζοντας το κεφάλι κυλίνδρων πρώτα, και αποσυναρμολογεί έπειτα το κεφάλι κυλίνδρων (14) και (18) και στις δύο άκρες και αφαιρεί το φλυτζάνι Ο (17).   Κ) αφαιρέστε το σφραγίζοντας στόλισμα (19) από το αυλάκι του περιβλήματος μηχανών (15).   λ) εκτινάξτε την πειραματική ράβδο (22) και προκαλέστε τη ράβδο (45) από το περίβλημα μηχανών (15) και μπορείτε να αντικαταστήσετε τη συσκευασία χείλι-τύπων (20) στη ράβδο ώθησης ή το φλυτζάνι Ο (44) στην πειραματική ράβδο.   Η επανασυναρμολόγηση της αντλίας διαφραγμάτων τα βήματα επανασυναρμολόγησης της αντλίας είναι ασυμβίβαστη με εκείνους της αποσύνθεσης, έτσι καλείστε ευγενικά να δώσετε προσοχή στα εξής στη διαδικασία επανασυναρμολόγησης:   1) Όλα τα σφραγίζοντας στοιχεία, καθώς επίσης και τα μέρη επαφών τους, πρέπει να λιπαθούν.   2) Παρακαλώ ελέγξτε προσεκτικά πριν από τη χρήση όλων των σφραγίζοντας στοιχείων εάν είναι χαλασμένα, όπως η ζημία επιφάνειας. Εάν, παρακαλώ αντικαταστήστε τους νέους.   3) Η χειλική κατεύθυνση της συσκευασίας χείλι-τύπων (20) (, 25) και (33) πρέπει να είναι σύμφωνη με την κατεύθυνση που παρουσιάζεται στο διάγραμμα.   4) Τα μπουλόνια στη ρευστή ΚΑΠ πρέπει διαδοχικά να στερεωθούν από τις αντίθετες γωνίες για να επιτύχουν ένα καλύτερο αποτέλεσμα σφράγισης.      Ανίχνευση μηχανικών βλαβών 1. Κάποιο ρευστό βγαίνεται από την εξάτμιση που ανοίγει μαζί με τη ροή αέρα.   Ελέγξτε το διάφραγμα για οποιαδήποτε ζημία.   Ελέγξτε τη βίδα διαφραγμάτων για looseness 2. Υπάρχουν αεροφυσαλίδες στο ρευστό έλεγχο εξόδου η σύνδεση σωλήνων αναρρόφησης για την καλή σφράγιση.   Ελέγξτε τη σύνδεση μεταξύ του σωλήνα αναρρόφησης και της πολλαπλής εισαγωγής για την καλή σφράγιση.   Ελέγξτε το δαχτυλίδι Ο μεταξύ της πολλαπλής εισαγωγής και του ρευστού ελέγχου ΚΑΠ που το διάφραγμα βιδώνει για looseness 3. Ο χαμηλός έλεγχος παραγωγής αντλιών η παροχή αέρα είναι σταθερός.   Ελέγξτε τον κολπίσκο/την έξοδο για οποιαδήποτε παρεμπόδιση.   Ελέγξτε τους συνδετήρες που συνδέουν την πολλαπλή εισαγωγής για τον έλεγχο συμπίεσης αέρα ότι η σφαίρα δεν είναι κολλημένη στο κάθισμα ή η σφαίρα δεν είναι εσφαλμένα καθισμένη.   4. Ο αέρας απαλλάσσεται από την εξάτμιση που ανοίγει όταν δεν υπάρχει καμία μετακίνηση εναλλαγής.   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (33) στη γλιστρημένη βαλβίδα (35).   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (20) στη ράβδο ώθησης (45).   Δαχτυλίδι με σφραγιδόλιθο ελέγχου (25) στη ράβδο συνδέσεων διαφραγμάτων
