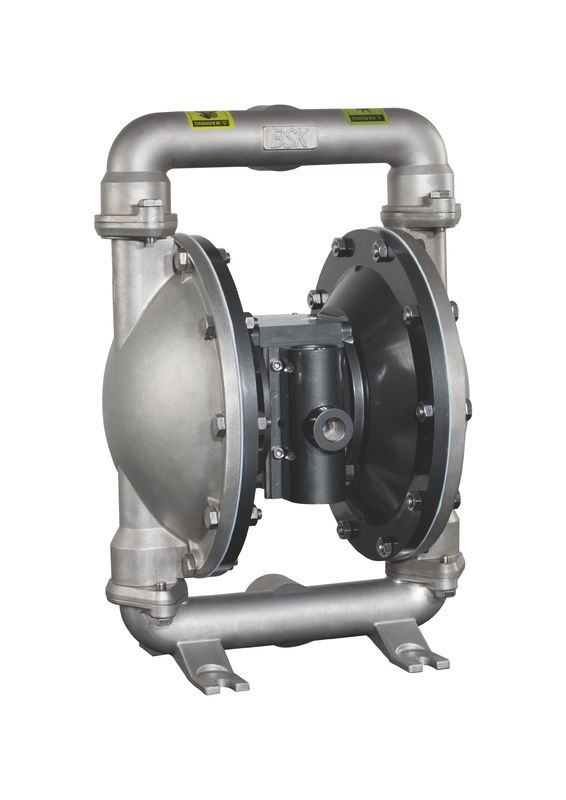

Βιομηχανική αντλία διαφραγμάτων αέρα διπλή, ισχυρή αντλία διαφραγμάτων αέρα 3 ίντσας

Απαιτήσεις για τον αέρα και τη λίπανση

ΥΠΕΡΒΟΛΙΚΗ ΠΙΕΣΗ ΑΕΡΑ. Μπορέστε να προκαλέσετε τη ζημία αντλιών, τον προσωπικό τραυματισμό ή τη ζημία ιδιοκτησίας.

• Ένα φίλτρο ικανό έξω τα μόρια μεγαλύτερα από 50 μικρά πρέπει να χρησιμοποιηθεί στην παροχή αέρα. Δεν υπάρχει καμία λίπανση που απαιτείται εκτός από το λιπαντικό δαχτυλιδιών «Ο» που εφαρμόζεται κατά τη διάρκεια της συνέλευσης ή της επισκευής.
• Εάν ο λαδωμένος αέρας είναι παρών, σιγουρευτείτε ότι είναι συμβατός με τα δαχτυλίδια και τις σφραγίδες «Ο» στο τμήμα μηχανών αέρα της αντλίας.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΊΑΣ

• Πάντα ξεπλύντε την αντλία με έναν διαλύτη συμβατό με το υλικό που αντλείται εάν το υλικό που αντλείται υπόκειται «στην καθιέρωση» όταν όχι σε λειτουργία για μια χρονική περίοδο.
• Αποσυνδέστε την παροχή αέρα από την αντλία εάν πρόκειται να είσαι ανενεργός για μερικές ώρες.
• Ο υλικός όγκος εξόδου κυβερνάται όχι μόνο από την παροχή αέρα αλλά και από τον υλικό ανεφοδιασμό διαθέσιμο στον κολπίσκο. Η υλική σωλήνωση ανεφοδιασμού δεν πρέπει να είναι πάρα πολύ μικρή ή περιοριστική. Να είστε βέβαιος να μην χρησιμοποιήσει τη μάνικα που να καταρρεύσει.
• Όταν η αντλία διαφραγμάτων χρησιμοποιείται αναγκασμένος - ταΐστε (πλημμυρισμένος κολπίσκος) την κατάσταση, συνιστάται μια «βαλβίδα αντεπιστροφής» να εγκαθίσταται στον κολπίσκο αέρα.
• Εξασφαλίστε τα πόδια αντλιών διαφραγμάτων σε μια κατάλληλη επιφάνεια που ασφαλίζει ενάντια στη ζημία από τη δόνηση.

Συντήρηση

• Παρακαλώ αναφερθείτε στη συστατική σχηματική αναπαράσταση στα σχέδια συνελεύσεων για να ανατρέξετε οι αύξοντες αριθμοί και τα ονόματα των μερών και να πιάσετε τις πληροφορίες των μερών και του πακέτου υπηρεσιών συντήρησης.
• Μερικά μέρη BSK είναι χαρακτηρισμένα όπως «φορώντας τα μέρη», τα οποία μπορούν να συμβάλουν στη γρήγορες υπηρεσία και τη μείωση χρόνου διακοπής.
• Οι εξαρτήσεις υπηρεσιών διαιρούνται στην υπηρεσία δύο τις χωριστές λειτουργίες αντλιών διαφραγμάτων: 1. ΤΜΗΜΑ ΑΕΡΑ, 2. ΡΕΥΣΤΟ ΤΜΗΜΑ. Το ΡΕΥΣΤΟ SEC - TION διαιρείται περαιτέρω για να ταιριάξει με τις χαρακτηριστικές ΥΛΙΚΈΣ ΕΠΙΛΟΓΈΣ μερών.
• Παρέχετε μια καθαρή επιφάνεια εργασίας για να προστατεύσετε τα ευαίσθητα εσωτερικά κινούμενα μέρη από τη μόλυνση από το ρύπο και το ξένο θέμα κατά τη διάρκεια της αποσύνθεσης και της επανασυναρμολόγησης υπηρεσιών.
• Διατηρήστε τα καλά αρχεία της δραστηριότητας υπηρεσιών και περιλάβετε την αντλία μέσα - tive πρόγραμμα συντήρησης.
• Πριν από να αποσυνθέσει, κενό συλλήφθείτ υλικό στο άτομο εξόδου - ifold με τη στροφή της άνω πλευράς αντλιών - κάτω στο υλικό αγωγών από την αντλία.

ΡΕΥΣΤΗ ΑΠΟΣΥΝΘΕΣΗ ΤΜΗΜΑΤΩΝ

• Αφαιρέστε την ανώτερη και χαμηλότερη πολλαπλή (1) και (11).
• Αφαιρέστε τη σφαίρα (2), δαχτυλίδι «Ο» (3) (47) και κάθισμα σφαιρών (4).
• Αφαιρέστε τη ρευστή ΚΑΠ (5).

    ΣΗΜΕΙΩΣΗ: Μόνο τα πρότυπα διαφραγμάτων χρησιμοποιούν ένα αρχικό διάφραγμα (6A) και ένα εφεδρικό διάφραγμα (6). Αναφερθείτε στη iliary άποψη aux στη ρευστή απεικόνιση τμημάτων.

• Αφαιρέστε τη βίδα (10), το πλυντήριο (9), το διάφραγμα (6A, 6) και το πλυντήριο διαφραγμάτων (7, 8).
  ΣΗΜΕΙΩΣΗ: Μην γρατσουνίστε ή μην χαλάστε την επιφάνεια της ράβδου διαφραγμάτων (23).

ΡΕΥΣΤΗ ΕΠΑΝΑΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΜΗΜΑΤΩΝ

• Συγκεντρώστε εκ νέου με αντίστροφη σειρά.
• Καθαρίστε και επιθεωρήστε όλα τα μέρη. Αντικαταστήστε τα φορεμένα ή χαλασμένα μέρη με τα νέα μέρη όπως απαιτείται.
• Λαδώστε τη ράβδο διαφραγμάτων (23) και 25) Δαχτυλίδι «Υ» με το λίπος.
• Καθορίστε τη ράβδο διαφραγμάτων (23) με το βοηθητικό εργαλείο εγκαταστάσεων.
• Πριν από την τελική στερέωση των μπουλονιών και των καρυδιών, παρακαλώ καθορίστε εάν το διάφραγμα (6A, 6) ευθυγραμμίζεται με τη ρευστή ΚΑΠ (5) κατάλληλα για να αποφύγει το στρίψιμο του διαφράγματος.
• Για τα πρότυπα που χρησιμοποιούν το τεφλόν διάφραγμα: τρία λαστιχένια διαφράγματα (6) στην πλευρά, που είναι μαρκαρισμένα με το ΔΕΥΤΕΡΕΥΟΝΤΑ «αεροθάλαμο» ΑΕΡΗΔΩΝ τοποθετούνται παρά το σώμα αντλιών.
• Αρχίστε την αντλία, ελέγξτε τη στερέωση και τη σφράγιση αφότου τρέχει για μια χρονική περίοδο.

Διαστάσεις εγκατάστασης:
